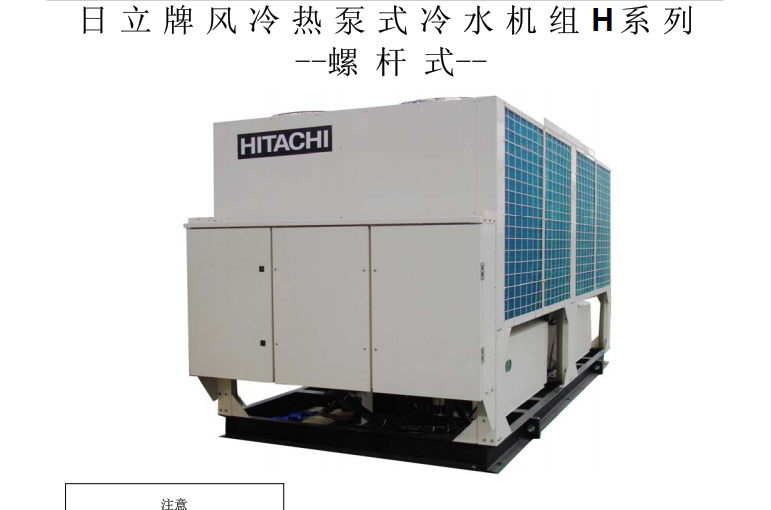

日立空调(Hitachi)【日立】风冷热泵H系列螺杆机组手册

日立RHU(G)系列风冷螺杆式冷（热）水机组安装操作维护手册

本手册针对RHU/RHUG‑AHZ1系列风冷热泵螺杆机组，冷媒分为R22（RHU）、R407C（RHUG），支持单机/主从模块组合。内容包含基础吊装、电气接线、水路系统、水质要求、主控板拨码设定、试运转、自检报警体系、分级维保、冷媒操作、压缩机拆装、故障排查，配套完整接线图、基础施工图、压力工况曲线、运行记录表。

一、产品基础与边界条件

• 型号RHU为R22冷媒，RHUG为R407C冷媒；多台可主‑从模块拼接，大机型分为1#主机+2#子机，模块间使用DC12V无极性屏蔽通讯。
• 工况范围：制冷出水5‑15℃，制热出水35‑55℃；制冷室外10‑40℃干球，制热‑9.5~21℃干球；机组为室外露天安装。
• 安全提示：冷媒重于空气，机房保持通风；禁止氧气、乙炔做压力试验，只允许氮气试压；严禁短接各类安全保护开关。

二、就位、基础与吊装

• 混凝土基座强度≥机组重量1.5‑2倍，配置减震橡胶垫、地脚螺栓，设置周边排水沟；整机最大倾斜不超过15°。
• 吊装：吊绳夹角＞60°，绳索防护防刮擦，运输倾斜严禁＞15°；给出各机型重心、运转重量、基座施工图纸。
• 空间要求：预留检修、进排风间距，围墙不能高于机组高度，避免热风回流积雪堆积；严寒、多雪地区需要加装防雪挡板。

三、水路系统硬性规范

• 接管：进出水配法兰、橡胶软接头，设置阀门、排污、清洗接口；管路完整保温防冻；禁止盐类防冻液，只能使用乙二醇/丙二醇。
• 系统最小水容积：严格按手册选型，防止压缩机频繁启停；各机型标注最大/最小水流量。
• 水质标准：明确冷冻水PH、电导率、氯离子、硬度等指标；井水、河水必须水处理，结垢腐蚀不在质保。
• 冲洗要求：安装完成水泵独立旁路冲洗，杂质不经过主机换热器。

四、电气接线要点

• 三相380V供电，配置主开关、漏电保护，可靠PE接地；主从模块分别供电，模块间用屏蔽双绞线通讯。
• 硬件联锁：机组与冷热水泵做联锁；具备逆相/缺相保护，报05故障，故障只允许电源侧调换两相，禁止改动机组内部接线。
• 油加热器：停机不可切断主电源；长期断电后重启，必须提前通电预热12小时，避免冷冻油发泡损坏压缩机。
• TB2端子排可引出运行、报警、除霜状态无源信号，可对接楼宇BMS远程LONWORKS系统。

五、主控板拨码与参数设定

• RSW电位器：设定冷冻水出水温度、制热出水温度、温控回差；出厂默认制冷7℃，制热45℃。
• DSW拨码：压缩机启动延时（标准3min）；手动切除单台压缩机；容量升降速率；手动强制除霜；BMS远程/本地模式切换。
• 可手动强制除霜，单次最长6分钟；RSW9设置除霜温差阈值，避免频繁除霜；大部分拨码不建议现场随意修改。
• 七段数码管：实时显示运行状态、各路压力温度、历史故障代码，最多保存10条故障记录。

六、试运转标准流程

• 前置检查：阀门全部打开，水路冲洗完毕，油加热器预热12h；检查绝缘、相序。
• 开机顺序：启动水泵→确认水流→开启机组；风机先行启动，压缩机延时启动。
• 运行观测：记录吸排气压力、三相电流、水温；停机后高低压平衡产生异响属于正常；不同压缩机运行电流不一致属于正常现象。
• 试机完成向甲方交付操作说明，交付运行点检记录表。

七、报警代码与自检功能

• 代码格式Cx‑Hx高压、Cx‑Lx低压；涵盖高压、低压、防冻、风机过载、压缩机过流、排气高温、水泵反馈丢失、传感器异常、缺相逆相等故障。
• 面板可切换查看：故障历史、各循环压力温度、容量增减状态（UP升载、dO降载、nU维持）。
• 保护动作后必须排查根源，不可直接复位强制开机。

八、维护保养与压缩机拆装

• 周期维护：压缩机轴承理论寿命24000小时，到期建议更换；定期清洗空气侧翅片；水侧换热器出现结垢采用酸洗循环清洗。
• 冷媒操作：R407C属于混合冷媒，必须液态充注；完全泄漏需要整体抽真空再定量加注，不可直接补加；提供各机型标准冷媒充注量表。
• 压缩机拆卸流程：冷媒回收至0.05MPa（禁止更低压力运行），关闭截止阀，断电后拆解法兰接线；故障机无法运行直接断电拆解。
• 冬季长期停机：排空水系统或加注防冻液；外壳定期补漆防腐。

九、典型故障排查

• 覆盖：机组不启动、高低压异常、冷热出力不足、异响、卸载失灵、除霜不良；逐项给出现象‑诱因‑检修对策。
• 重要禁令：禁止短接保护器件；不可随意更改高压、低压、温控出厂设定值。
• 低温工况：低于‑9.5℃环境需要外加热源；下雪环境必须配置防雪罩，防止积雪压覆换热器。
