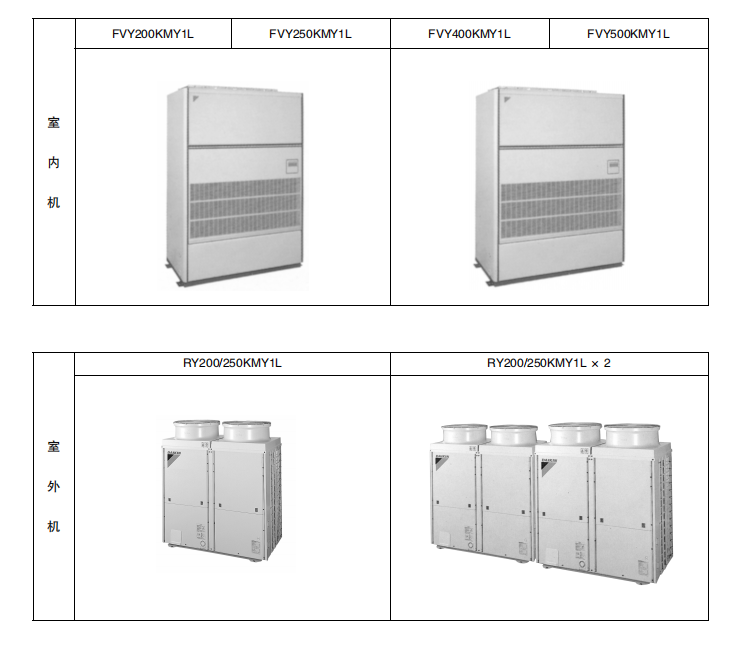

大金(daikin)空调分体式商用 FVY8-20HP 技术手册

• 大风量、高静压设计：机外静压标准0~48Pa，最大0~56Pa（通过更换皮带和皮带轮调整）；风量42~200m³/min，适合长风管设计和引入20%~25%新风。
• 顶部接风管，引入新风：有两种新风引入方式——方式1为前下部回风口封闭，新风和回风由风管混合后由后部引入；方式2为前下部回风+侧面新风引入。
• 超长冷媒配管：最大配管长度50m，最大高低差30m，对应中小规模建筑物。
• 控制方式灵活：LCD有线遥控器个别控制、ON/OFF集中控制器（最多16组/128台）、集中控制器（最多64组/128台），可加装转接器与VRV系统联网集中控制。
• 耐久安心机能：采用日本原装涡旋式压缩机、停电自动再启动、室外机热交换器耐腐蚀处理。

• 运转模式：支持制冷、制热、送风三种模式。
• 定时器功能：最长72小时，可分别设定开机和关机时间，可组合使用。
• 温度设定范围：16~32℃。
• 除霜运转：制热时自动进行，6~8分钟（最多20分钟）。
• 保养：
  • 空气过滤器清洗：打开吸入格栅，取出滤网，水洗或吸尘器清洁。
  • 排水盘清洗：使用季节结束后必须清洗。
  • 风扇皮带检查：按公式 L=0.016×C（mm）确定弯曲变形量，弯曲负载需符合规定范围。
  • 风扇轴承：每隔3~4个月加油1次。

• 室内机安装：
  • 使用地脚锚栓固定，螺栓长度应高出基础20mm以上。
  • 电动机皮带轮更换：拆卸前板，使用钢板保护热交翅片，拉动电动机台和风扇罩壳组件。
  • 皮带轮平行度调整：角度偏差≤10分（相当于每1m偏移3mm）。
  • 皮带松紧度：按公式 L=0.016×C 计算弯曲变形量，首次运行24~28小时后重新调整。
• 制冷剂配管：
  • FVY400/500采用双管路系统，必须正确对应室外机NO.1和NO.2（配管和配线均需对应）。
  • 连接配管时先拆下机内配管头部的夹紧管，焊接后用隔热件完全包裹。
  • 右侧连接时需将左侧的分隔圈与右侧的带孔圈互换。
  • 焊接时必须进行氮气置换（0.02MPa以下）。
• 电气配线：
  • 室内机和室外机独立供电（不可共用电源）。
  • 遥控器配线2芯，最长500m。
  • 双遥控器控制时需设定主/副切换（控制盘侧为M，选配遥控器为S）。
• 试运转：
  • 开机前曲轴箱加热器需预热6小时。
  • 需按顺序确认NO.1和NO.2配线/配管连接正确（仅接通NO.2电源时控制盘无显示为正确）。
  • 反相接线时调换两根电源线。

安装核心原则：FVY系列为高静压商用柜机，安装时务必保证皮带轮平行度（≤10分）和皮带松紧度符合标准；双管路系统（FVY400/500）需严格对应NO.1/NO.2配管与配线；风管设计需考虑新风引入方式、阻力损失及安装空间，确保系统高效稳定运行。
