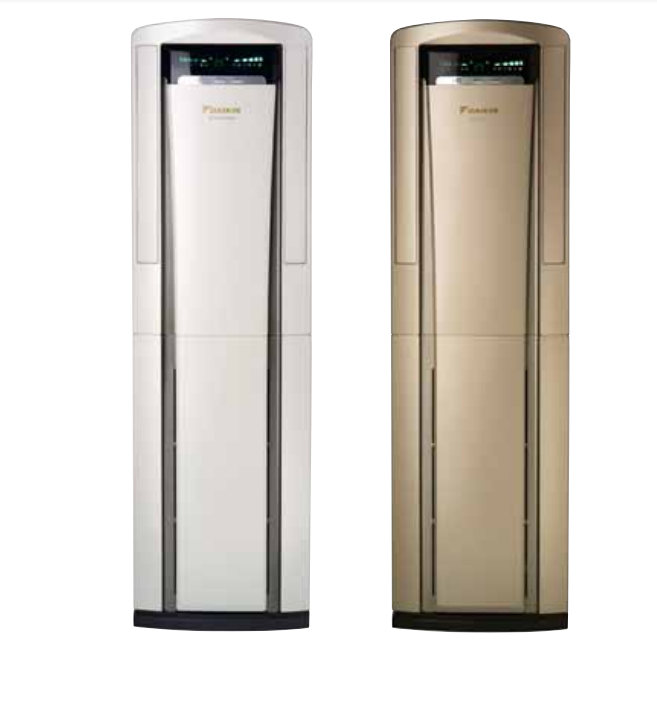

大金(daikin)空调EMAX_FVY家用柜机机 技术资料
品牌
大金(daikin)空调
文件大小
9.52 MB
文件类型
PDF
文件页数
96页
发布日期
2026-07-19
下载次数
27
次
下载说明
支付宝扫码支付1元后点击下载按钮即可
产品系列与型号
- 室内机：FVXD56CMV2C（2.5匹）、FVXD60DV2CW·N（2.5匹）、FVXD71DV2CW·N（3匹）
- 室外机：RX56AV1C、RXD60DMV2C、RXD71DMV2C
- 电源：单相50Hz 220V
- 冷媒：R22
核心技术特点
- 强变频技术：强力运转模式提供10%额外制冷能力、5%额外制热能力，快速达到设定温度
- 智慧眼功能：红外线人体感知，探测范围左右100°/上下80°，距离5m；无人20分钟后自动节能运转，制冷节能20%、制热节能30%
- 由乐波功能：模拟自然界1/f脉动温度波动，避免空调病，提供舒适睡眠环境
- UP-钛光催化除菌：钛磷灰石材料强力吸附并分解细菌、病毒和异味
- 直流变速技术：磁阻式直流电机效率提高20%，新一代摆动式压缩机解决磨损和冷媒泄漏问题
- PAM脉冲调幅控制：高功率因数、高效率，实现优质制热及节能
主要性能参数
| 型号 | 制冷量(kW) | 制热量(kW) | 额定功耗(W) | COP | 最大配管长度 | 最大高低差 |
|---|---|---|---|---|---|---|
| FVXD56CMV2C | 5.6 (0.9~5.8) | 6.5 (0.9~8.0) | 1950/2170 | 2.87/3.00 | 30m | 15m |
| FVXD60DV2CW·N | 6.0 (0.9~6.3) | 7.0 (0.9~8.1) | 2090/2330 | 2.87/3.00 | 30m | 20m |
| FVXD71DV2CW·N | 7.1 (0.9~7.6) | 8.5 (0.9~9.0) | 2680/3160 | 2.65/2.69 | 30m | 20m |
运转噪音
- 室内机：高/中/低/静音档，制冷45-48dB(A)，制热46-48dB(A)
- 室外机：48-52dB(A)
- 超静音运转，最低可达30dB(A)
安装要求
- 配管尺寸：液管φ6.4mm（56/60型）或φ9.5mm（71型），气管φ15.9mm
- 追加冷媒：配管超过10m时，56/60型20g/m，71型35g/m
- 排水管：φ18.0mm，需保持1/100以上坡度
- 必须使用真空泵排净空气，真空度达-0.1MPa
- 必须安装漏电断路器，使用专用线路
电气特性
- 电压范围：198V~242V（50Hz）
- MCA（最小线路电流）：20.0A
- MFA（最大熔丝电流）：25A
- 机间配线：4芯（含接地线），超过10m需用2.0mm²电线
运转极限
- 制冷：室外温度10~46°CDB，室内温度14~28°CWB
- 制热：室外温度-15~21°CWB，室内温度10~30°CDB
特色功能
- 停电自动再启动
- 耐腐蚀翅片（室外机）
- 长配管设计（最大30m）
- 定时运转（定时开/关组合）
- 风向调节（左右自动/上下手动）
- 温度显示切换（室内/室外温度）
安全提示：必须使用专用回路，务必接地；安装需由专业人员进行；制冷剂为R22，泄漏时需通风换气，避免接触火源；回收制冷剂时需先停止压缩机运转。
