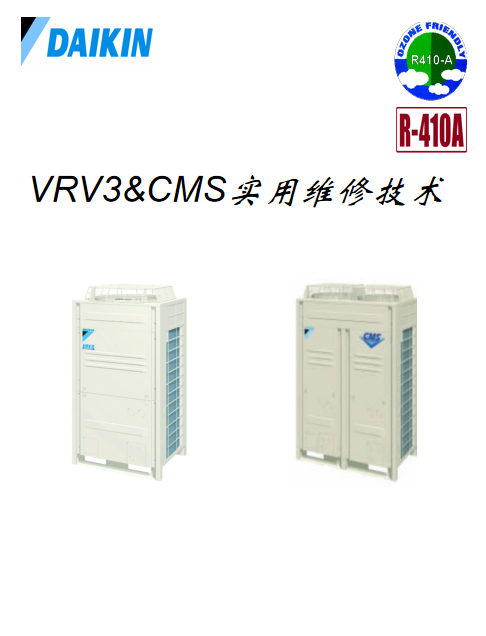

大金(daikin)空调VRV3实用维修技术

本资料为大金VRV3 & CMS系列空调实用维修技术培训PPT，系统介绍了VRV3（RXYQ/RHXYQ系列）和CMS（RZP系列）多联机空调系统的机种命名、安装要点、试运转流程、系统控制逻辑、电气配线、现场设定及非典型故障案例分析。内容涵盖冷媒追加计算、控制流程、保护控制逻辑（高压/低压/排气管/变频器/过载/防冻结）、电子膨胀阀及压力传感器检测方法，是一份面向维修技术人员的实用培训材料。

• 室外机命名：RHXYQ为热泵VRV3系列，RZP为CMS系列（10~18HP），电源3Φ/380V/50Hz，后缀Q/R410A冷媒、P/R22冷媒。
• 室内机命名：FXC（双向气流嵌入式）、FXF（多向气流嵌入式）、FXK（角落嵌入式）、FXS（内藏风管式）、FXD（薄型风管式）、FXM（风管连接式）、FXL（落地式）、FXN（落地内藏式）、FXH（悬吊式）、FXA（壁挂式）等。

• 配管长度限制：VRV3最大实际管长120m（等效140m），总管长510m；CMS最大实际管长120m，等效140m，总管长250m。
• 分支配管：等效管长超过90m时需加大气侧主管管径；室外机分歧管必须水平安装且保证500mm以上平直段。
• 冷媒追加公式（单位：kg/m）：
  • VRV3：φ22.2×0.37 + φ19.1×0.26 + φ15.9×0.18 + φ12.7×0.12 + φ9.5×0.059 + φ6.4×0.022
  • CMS：φ15.9×0.18 + φ12.7×0.12 + φ9.5×0.059 + φ6.4×0.022

• 试运转启动：按室外机P板BS4键5秒以上；正常结束时H3P亮灯，异常时H2P+H3P亮灯。
• 未执行检查运转将显示U3，无法正常开机。
• P2故障：断电复位后可恢复，通常因误操作进入自动充填模式导致。
• A3/AF代码：排水系统异常，需检查水位、排水泵、浮子开关及排水管。

• 压缩机容量控制：制冷时保持蒸发温度（Te）恒定，制暖时保持冷凝温度（Tc）恒定。
• 室外机轮换运转：通过改变室外机优先级平衡油量，在回油/除霜/起动控制及低压低于0.25MPa时触发。
• 室外膨胀阀控制：Y1E（主膨胀阀）保持过热度（SH=Ts1-Te），Y2E（过冷膨胀阀）保持过冷盘管过热度（SH=Tsh-Te），开启度0~480pls。
• 回油控制：根据Tc/Te/压缩机负载计算油量，每8小时（首次通电2小时）执行一次。
• 保护控制：高压保护（≥3.43MPa降频，≥3.64MPa温控待机）、低压保护（≤0.34MPa限频，≤0.07MPa停机）、排气管保护（HTdi≥115℃降频，≥135℃停机）、变频器过电流保护（≥14.7A限频）、标准压缩机过载保护（≥15.0A持续90分钟3次停机）、防冻结保护（R2T<-1℃持续40分钟或<-5℃持续10分钟）。

• 室内电子膨胀阀检测：线圈电阻检测（白-橙/黄-蓝约300Ω，白-红/黄-褐约150Ω）；顶针卡住时可将黄色与蓝色线互换后对PC板进行2~3次电源复位。
• 室外电子膨胀阀检测（VRV-P）：1-6、2-6、3-6、4-6间阻值均为40~50Ω。
• 压力传感器检测：R22传感器高压输出公式PH=(VH-0.5)×10 kg/cm²，低压PL=(VL-0.5)×10/3；R410A公式PH=1.38VH-0.69 MPa，PL=0.57VL-0.28 MPa。

• 室内现场设定：通过遥控器进入设定模式（长按4秒），可调整滤网清洁周期（模式10）、温控传感器启用（模式10-2）、风量/静压（模式13）、主遥控器锁定（模式12-9）等。
• 风管式室内机静压设定：通过PC板插接件选择高/标准/低静压。
• 室外机拨动开关：DS1-1（冷暖切换）、DS1-2（电源200/400V）、DS1-3（单冷/热泵）、DS1-4（机型设定），设定不当可能引发UA/U7/PJ故障。
• 监控模式（第14项）：用于查询各类故障（E9、E7/H7、E6/J2、H9/J系列、U2、U7、UA等）。

• 案例一（PJ故障）：更换压缩机后出现PJ故障，因风扇变频P板X51A被短接而X4A未短接，导致P板容量设定错误。
• 案例二（电子膨胀阀故障）：Y1E与Y2E线圈插反，Y2E开度增大、Y1E开度变小，导致高低压过低、回气管结霜。将线圈互换后恢复。
• 案例三（系统有堵/水分超标）：制冷时低压0.8kg/cm²、高压13kg/cm²，主电子膨胀阀结霜。水分超标导致制冷时各内机分摊水量不报警，制热时集中节流触发低压保护。外接干燥过滤器+多次氮气真空处理后恢复。

维修核心原则：排查故障时遵循“先外后内、先简后繁、先电后机”；重点关注冷媒系统过热度/过冷度、高低压、排气管温度等关键参数；U3意味着未执行检查运转；P2多为误操作自动充填；双系统水份故障制冷/制热表现迥异（制冷分摊不报警，制热集中触发保护）。
