大金(daikin)空调VRV X系列多联机技术手册

1. 产品概述与型号体系

• 室外机型号：RUXYQ～AB系列，覆盖8HP至66HP（RUXYQ8AB～RUXYQ66AB），采用R410A冷媒，变频冷暖型
• 室内机类型：涵盖14种机型，包括：
  • 嵌入式：智能感知环绕气流（FXFSP）、环绕气流（FXFP）、双向气流（FXCP）、单向气流（FXCP）
  • 风管式：智能感知3D气流（FXDSP）、3D气流（FXDAP）、超薄小巧（FXDP）、超薄大容量（FXDP）、中静压（FXSP）、自由静压（FXMP）、薄型（FXDP）
  • 落地式：内藏落地式（FXNP）、明装落地式（FXNP）
  • 挂壁式（FXAP）
• 全新风处理机：小风量VRV全新风处理机（FXMFP～AB），可与空调室内机接入同一系统

2. 系统连接条件

• VRV全新风处理机与空调室内机容量之和须介于室外机容量的50%～100%
• 全新风处理机容量不能超过室外机容量的30%
• 大风量全新风处理机与室外机一一对应，不可与空调室内机混接

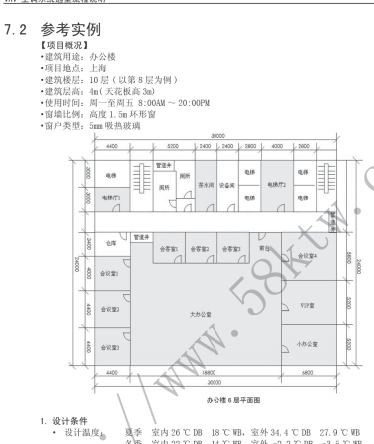

3. 选型流程（九步法）

1. 各房间峰值负荷计算
2. 选择室内机型号（安全系数1.05）
3. 计算室内机实际能力（回风温度修正）
4. 校核：实际能力 ≥ 峰值负荷 × 安全系数
5. 划分系统并计算系统峰值负荷
6. 选择室外机型号（安全系数1.05）
7. 计算室外机实际能力（设计温度修正、连接率修正、管长及高低差修正、融霜修正）
8. 校核：室外机实际能力 ≥ 系统峰值负荷 × 安全系数
9. 选型完成

4. 容量范围与修正

5. 电气特性

• 室内机：220V/50Hz单相电源，MCA 0.3～5A，MFA 16A
• 室外机：380V/50Hz三相电源，MCA、TOCA、MFA、MSC、RLA等参数因容量而异
• 所有机型均配备完善的安全保护装置（熔丝、热保护、压力开关等）

6. 运转噪音

• 室内机：22～45 dB(A)，最低为挂壁式/落地式低风档31 dB(A)
• 室外机：60～71 dB(A)，随容量增大而递增
• 提供完整倍频带强度图谱，便于声学设计

7. 控制系统

• 支持多种控制方式：有线遥控器、无线遥控器、集中控制器
• 可选配智能管理系统：intelligent touch Manager、intelligent Manager III
• 支持BACnet、Lonworks等楼宇自控协议
• 具备电量划分、故障报告、日程管理等高级功能

设计要点提示：VRV X系列选型需特别注意管长及高低差对实际能力的衰减影响，建议屋顶集中摆放室外机时预留足够的能力余量；同时全新风处理机的接入比例限制是系统设计的核心约束条件。
