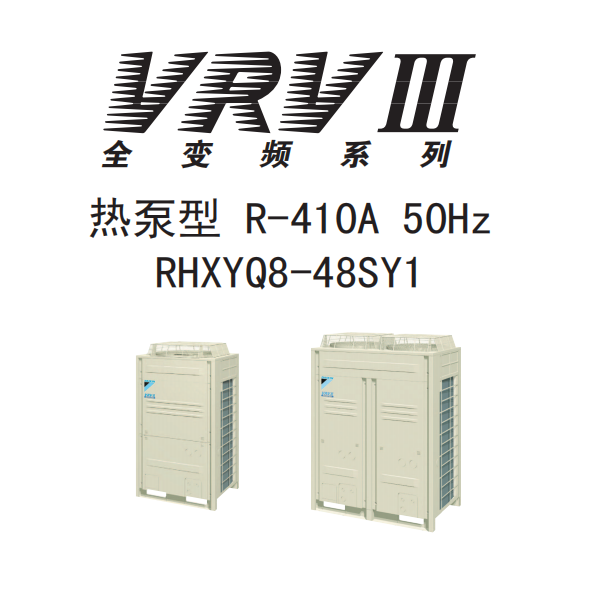

大金(daikin)空调VRVⅢ-全变频 维修技术手册
品牌
大金(daikin)空调
文件大小
16 MB
文件类型
PDF
文件页数
248页
发布日期
2026-07-19
下载次数
22
次
下载说明
支付宝扫码支付1元后点击下载按钮即可
一、产品概述
- 机型范围：涵盖RHXYQ8SY1至RHXYQ48SY1（8HP~48HP）热泵/热回收型室外机，以及多种室内机形式（环绕气流嵌入式、风管式、挂壁式等）
- 电源规格：三相380-415V/50Hz（室外机），单相220-240V/50Hz（室内机）
- 制冷剂：R410A，连接率50%~130%
- 组合方式：支持单模块、双模块、三模块室外机组合，最大48HP
二、制冷剂系统
- 核心部件：变频压缩机（52~266/276Hz，41~56档）、电子膨胀阀（主/过冷）、四通阀、油分离器、气液分离器
- 传感器配置：高压/低压压力传感器、排气管/液管/气液分离器入口热敏电阻等
- 过冷却回路：采用过冷热交换器提高系统效率
三、控制功能
| 控制类型 | 功能说明 |
|---|---|
| 压缩机PI控制 | 制冷时控制低压饱和温度Te（目标3~9℃），制热时控制高压饱和温度Tc（目标43~49℃） |
| 电子膨胀阀PI控制 | 制热时保持蒸发器出口过热度SH恒定（约5℃） |
| 风扇档位控制 | 8档转速控制（230~1136rpm），制冷时根据高压Pc进行上限限制 |
| 启动控制 | 压力均衡后软启动，频率每5秒递增（52→74→90→120→164Hz） |
| 回油控制 | 累计供油量或定时（每8小时）触发，制冷回油3分钟或Ts1-Te<3℃结束 |
| 除霜运转 | 根据传热系数、Tb温度及定时器（最少2小时）启动，最长15分钟或Tb>11℃持续30秒结束 |
四、保护控制
- 高压保护：Pc>3.47MPa降频，>3.64MPa重启待机（30分钟最多2次），HPS 4.0MPa激活则异常停机（E3）
- 低压保护：Pe<0.34MPa限频，<0.07MPa异常停机（E4，60分钟4次）
- 排气管保护：HTdi>115℃降频，>135℃或>120℃持续10分钟异常停机（F3）
- 变频器保护：过电流持续260秒重启待机，60分钟4次异常停机（L8）
五、试运转与现场设定
- 安装流程：位置选择→配管/配线→气密性试验（4.0MPa）→真空干燥（-100.7kPa，2小时以上）→追加制冷剂→检查运转
- 检查运转：自动执行截止阀检查、错误配线检查、制冷剂量判断、配管长度判断（约40分钟）
- P板设定：通过BS按钮（BS1~BS5）进入设定模式1/2及监控模式，可进行制冷/制热选择、低噪音/需求运转、应急运转等设定
六、故障诊断
| 故障代码 | 故障内容 | 常见原因 |
|---|---|---|
| E1 | P板故障 | 室外机P板不良 |
| E3 | 排气压力异常 | 截止阀关闭、制冷剂过量、冷凝器脏堵 |
| E4 | 吸气压力异常 | 制冷剂不足、配管泄漏、过滤器堵塞 |
| E5 | 压缩机堵转 | 压缩机机械故障、电源异常 |
| F3 | 排气管温度异常 | 制冷剂不足、配管堵塞、压缩机故障 |
| U1 | 反相 | 电源相序错误 |
| U3 | 试运转未执行 | 安装后未进行检查运转 |
| U4 | 室内外机传送故障 | 传送线配线错误、P板故障 |
| L1/L4/L5/L8 | 变频P板故障 | IPM缺陷、散热片过热、过电流 |
七、关键维修要点
安全警告：维修前务必断电；R410A专用工具；制冷剂充填必须从液侧以液态充注；追加充填量需在标签记录；曲轴箱加热器需通电6小时以上方可启动。
- 应急运转：可通过设定模式2（No.38~40）禁止故障压缩机/室外机运转，实现系统降级运行
- 室外机轮换：多联系统自动轮换主机/副机优先级，防止油位不平衡
- 制冷剂回收/抽真空：设定模式2 No.21开启，膨胀阀全开，禁止室内外机运转
