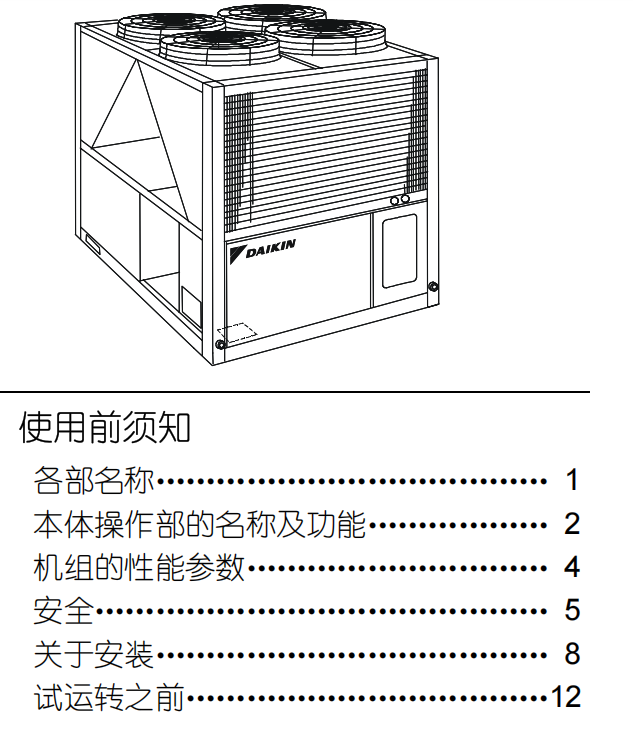

大金(daikin)空调UWY风冷冷水机组使用说明书
品牌
大金(daikin)空调
文件大小
3.22 MB
文件类型
PDF
文件页数
61页
发布日期
2026-07-19
下载次数
57
次
下载说明
支付宝扫码支付1元后点击下载按钮即可
产品概述
- 热泵型(UWY)：支持制冷/制热双模式，型号包括UWY40~120AY、UWY80AYA
- 单冷型(UWA)：仅支持制冷模式，型号包括UWA40~120AY、UWA80AYA
- 采用半封闭单螺杆式压缩机，配备钎焊板式热交换器和交叉翅片盘管式空气侧热交换器
- 制冷剂为R22(HCFC22)，冷冻机油型号为SUNISO 4GSD
机组结构特点
- 单元模块机(UWY40~60AY)：单压缩机系统，4台风机，尺寸2200×2000×2395mm
- 双元模块机(UWY80~120AY)：双压缩机系统，8台风机，尺寸4400×2000×2395mm
- 主要部件包括：风机、压力计、控制箱、冷(温)水进出口管、排水管、内置式水过滤网
性能参数
| 型号 | 制冷量(kW) | 冷水流量(m³/h) | 水压损失(kPa) | 压缩机功率(kW) | 安装重量(kg) |
|---|---|---|---|---|---|
| UWY/UWA40AY | 118 | 18.2 | 40 | 30×1 | 1700 |
| UWY/UWA50AY | 150 | 22.7 | 50 | 37×1 | 1800 |
| UWY/UWA60AY | 180 | 27.5 | 59 | 45×1 | 1950 |
| UWY/UWA100AY | 300 | 45.6 | 46 | 37×2 | 3600 |
| UWY/UWA120AY | 355 | 54.2 | 50 | 45×2 | 3900 |
安装要求
- 电源要求：3相4线制，AC380V，50Hz
- 安装间距：进风口500mm以上，操作面1200mm以上
- 必须安装漏电断路器和接地线
- 降雪地区需采取防雪措施，5°C以下制冷需防风板
- 水系统需安装截止阀、流量调节阀、温度计和膨胀水箱
操作面板功能
- 多功能显示器：显示异常代码、温度设定、进出口水温、外气温度等
- 水温控制模式：精度优先(最低12%容量) / 节能优先(最低40%容量)
- 温差设定：可选1°C、2°C、4°C、6°C
- 运转方式：就地运转 / 远方运转(按住"远方运转"键3秒切换)
- 支持蓄热运转、需求控制、夜间低噪音运转等高级功能
运转操作步骤
- 确认"运转/高压测试"开关扳向"运转"
- 热泵型选择制冷/制热模式(单冷型跳过)
- 确认"运转/风机连锁测试"开关扳向"运转"
- 按住"远方运转"键3秒切换至就地模式(指示灯灭)
- 按"运转"键启动，风机先启动，稍后压缩机启动
- 按"停止·复位"键停止运转
现地设定项目(关键)
| 设定No. | 项目 | 初期值 | 说明 |
|---|---|---|---|
| 4 | 远方开停接点 | 0:常时 | 0=常时接点，1=瞬时接点 |
| 5 | 温度设定输入 | 2:操作面板 | 0=遥控器/集中，1=外部DC4-20mA |
| 15 | 水温控制模式 | 1:节能优先 | 0=精度优先，1=节能优先 |
| 16 | 卸载传感温差 | 2:2℃ | 1/2/4/6℃可选 |
| 17 | 停电自动复归 | 0:不复归 | 仅远方运转模式有效 |
安全装置与异常处理
重要提示：高压异常(E3)和逆相欠相异常(U1)发生后，30分钟内不能再启动；压缩机过负荷(E6)、电机过热(E5)、排气温度过高(F3)异常时无法再起动，需联系大金售后。
- 高压保护(E3)：异常代码E3，动作后30分钟锁定
- 低压保护(E4)：传感器停止状态，3分钟后自动重启
- 冻结保护(89)：冷水水量过少或设定温度过低
- 风机连锁异常(77/78)：测试时显示代码77
- 水泵连锁异常(90)：水泵未运行或连锁回路故障
定期保养点检
- 每日：检查高低压压力、电源电压、冷温水出口温度、振动噪音
- 季节：确认冷媒量、冷冻机油量、铝翅片清洁度、水质
- 定期清洗空气热交换器和水过滤器
- 定期补正水温传感器(现地设定No.21)
使用范围限制
- 制冷时：外气温度-5°C~43°C，冷水出口温度4°C~16°C(推荐5°C~10°C)
- 制热时：外气温度-15°C~21°C，温水出口温度35°C~55°C
- 水速范围：0.5~2.0m/sec，水压0.7MPa以下
- 电源电压：额定电压的±10%以内，相间不平衡±2%以内
水质管理标准(JRA GL-02-1994)
| 项目 | 冷水系循环水 | 补给水 |
|---|---|---|
| pH(25℃) | 6.8~8.0 | 6.0~8.0 |
| 电导率 | 40以下(ms/m) | 30以下 |
| 氯化物离子 | 50以下(mg/L) | 50以下 |
| 总硬度 | 70以下(mgCaCO3/L) | 70以下 |
| 铁 | 1.0以下(mg/L) | 0.3以下 |
冷媒回收操作
- 必须在就地控制制冷模式下运行15分钟以上
- UWY机型：半开冷媒回收截止阀③，关闭干燥过滤器前截止阀①
- UWA机型：仅关闭干燥过滤器前截止阀①
- 低压降至0.1MPa以下或低压保护动作后停止
- 必须在3分钟内按停止键，否则自动重启
