大金(daikin)空调VRV变频控制系统空调机安装手册（合订本）

• 安装前检查：安装前必须确认安装位置满足条件（足够强度、无障碍物、排水顺畅），并检查附件是否齐全。严禁在存在矿物油雾、腐蚀性气体、挥发性溶剂或强电磁干扰的场所安装空调机。
• 吊装与固定：不同机型采用不同的安装方式：
  • 天花板卡式（FXYC/FXYF/FXYK）：使用悬挂螺栓（W3/8或M10/M8）固定，通过安装导架/定位夹具调整室内机高度，确保机组水平（防止排水故障）。
  • 天花板内藏导管型（FXYS）：使用直径10mm悬挂螺栓固定，可设定标准/高/低三档外部静压（通过PC板插接件切换）。
  • 壁挂型（FXYA）：使用安装板固定在墙壁上，需确保墙壁强度足够。
  • 落地型（FXYL/FXYLM）：直接放置在地面上，通过调整螺丝钉保持水平。
• 冷媒配管施工：
  • 所有配管必须使用磷酸还原处理的无缝铜管，采用喇叭口连接方式。
  • 连接前在喇叭口内外涂抹冷冻机油，先用手拧3-4圈，再用扭矩扳手按指定扭矩紧固。
  • 气密性检验：抽真空后充入氮气至2bar以上，用肥皂水检查接头，最终在28bar压力下保压24小时。
  • 配管保温：液体侧使用耐温70℃材料，气体侧使用耐温120℃材料（直冷式气体侧70℃即可）。
• 排水管施工：
  • 排水管必须向下倾斜（1:100坡度），避免存水弯，防止形成气阻。
  • 使用内径25mm、外径32mm的聚乙烯管，每隔1-1.5m设置悬挂支架。
  • 排水提升管高度不得超过260mm，距室内机不超过150mm。
  • 安装完成后必须注水检查排水是否顺畅（约800-1000cc）。
• 电气配线：
  • 只允许使用铜导线，电源线和信号线必须分开布线。
  • 信号线必须使用屏蔽线（2芯），屏蔽层需接地（C形垫圈固定）。
  • 室内机与室外机信号线最长500m，遥控器信号线最长500m。
  • 每组系统内信号线有极性，须与端子标号匹配，不可接反。
  • 每台室内机必须配置15A保险丝及对应截面积的电源线（HO5VV-U3G）。
• 室外机安装要点：
  • 使用M12基础螺栓固定，基础面以上螺栓露出20mm。
  • 安装后必须拆除运输垫（黄色），重新紧固压缩机安装螺栓。
  • 三相电源接线需注意相序，接反会导致压缩机反转或故障（U1）。
  • 电源线与信号线必须分开，避免电磁干扰。
  • 室外机之间配线可采用交互供电方式，但容量小的室外机须接在下游，且需使用顺序启动转接器（KRP80-51）。
• 试运转与检查：
  • 接通电源前须完成所有电气检查和冷媒追加充填记录。
  • 电源接通后需等待6小时让曲轴箱加热器预热。
  • 通过遥控器进入“TEST”模式执行试运转，检查各室内机是否正常制冷/制热。
  • 遥控器指示灯闪烁表示故障，需根据显示的故障代码排查。

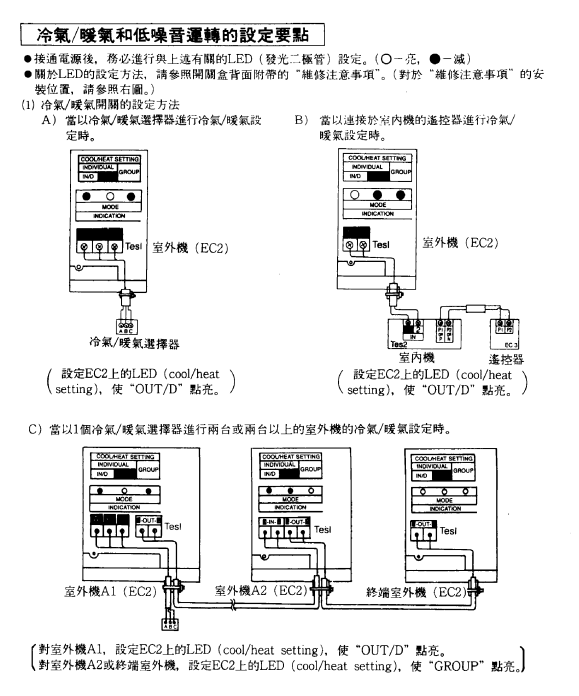

• 运转模式：根据室外机类型不同，支持冷气、暖气、自动、送风、程序除湿等多种运转模式。RSEY-G系列支持自动冷/热转换，RSX-G系列仅支持冷气和送风。
• 遥控器操作：
  • 通过开/关键、温度设定键、风扇速度键、风向调节键进行基本操作。
  • 支持定时器设定（最长72小时），可分别设定启动和停止时间。
  • 多台室内机并联时需设定主遥控器（长按运转模式键4秒），其他从属遥控器自动跟随。
• 除霜与热启动：暖气管运转时，除霜期间室内机风扇自动停止，遥控器显示“除霜/热启动”标志，6-8分钟后自动恢复。
• 滤网清洗：遥控器显示“应清扫空气滤网”标志时需及时清洗。打开吸入口格栅，卸下滤网，用吸尘器或清水清洗，晾干后装回，按滤网信号复位键清除提示。

• 大金VRV变频空调系统的安装施工人员
• 空调售后维修与保养服务工程师
• 建筑暖通工程项目的现场管理人员
• 终端用户（用于了解日常操作与维护方法）

安装核心原则：仔细阅读对应机型的安装说明书，严格遵守冷媒管气密性检验和排水测试要求，确保电源线和信号线接线正确且分开布线，安装完成后进行完整的试运转检查。规范的安装是空调机长期稳定运行的基础。
