一、系统概述
- VRV技术：Variable Refrigerant Volume（变冷媒流量）中央空调系统，大金1982年开发
- 系统最大容量：可达48HP
- 能效等级：IPLV优于国家一级能效
- 连接能力：一台室外机最多可连接64台室内机，室内外机连接率可达130%
- 机外静压：室外机最高可达80Pa（8mmH₂O）
二、室内机类型

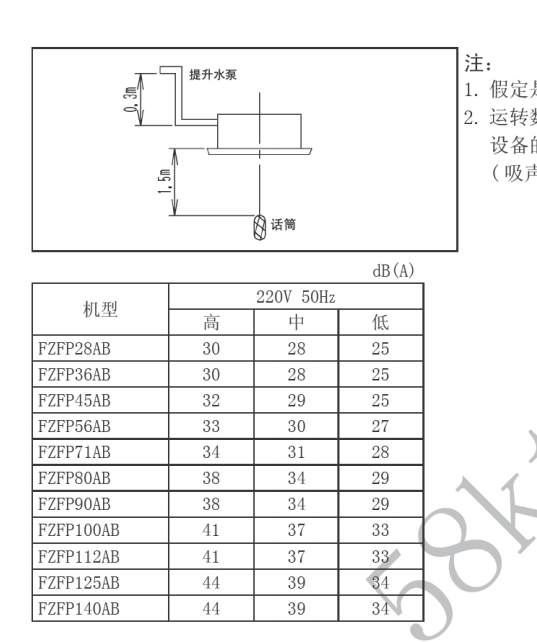

| 类型 | 型号系列 | 容量范围 |
|---|---|---|
| 智能感知环绕气流嵌入式 | FZFSP~AB | 28~140型（2.8~14.0kW） |
| 环绕气流嵌入式 | FZFP~AB | 28~140型（2.8~14.0kW） |
| 中静压风管式 | FZSP~BA | 22~160型（2.2~16.0kW） |
| 自由静压风管式 | FZMP~AB | 28~140型（2.8~14.0kW） |
| 小风量全新风处理机 | FZMFP~AB | 140/224/280型（风量1080~2100m³/h） |
三、室外机型号
- 单模块：RHXYQ8AB ~ RHXYQ16AB（8~16HP）
- 双模块组合：RHXYQ18AB ~ RHXYQ32AB（18~32HP）
- 三模块组合：RHXYQ34AB ~ RHXYQ48AB（34~48HP）
四、关键安装要求
- 新风接入条件：新风处理机与空调室内机容量之和须介于室外机容量的50%~100%，其中新风处理机容量不超过室外机容量的30%
- 电源规格：室内机220V/50Hz，室外机380V/50Hz（三相）
- 电气安全：连接24.36kW及以下室外机时必须无噪声接地
五、运转极限
| 模式 | 室内温度 | 室外温度范围 |
|---|---|---|
| 制冷 | 15~25°CWB | -5~50°CDB（连续运转），-5~43°CDB（标准） |
| 制热 | 15~27°CDB | -20~15.5°CWB（连续运转），-15~15.5°CWB（标准） |
六、电气特性要点
- 电压范围：342~456V（380V基准）
- 最大允许相间不平衡度：2%
- MCA计算：1.25 × FLA（最小线路电流）
- MFA标准：≤4×FLA，且最小16A
七、风扇特性
- 中静压风管式：出厂设定"标准"静压，可通过接线转换为"高静压"
- 自由静压风管式：可实现7~14档机外静压调节，自动风量调节范围30~200Pa
- 可通过遥控器调节"高/中/低"（HH/H/L）三档风量
八、室外机安装空间要求
| 位置 | 最小间距 |
|---|---|
| 正面（出风侧） | 1500mm |
| 吸风侧 | 500mm |
| 侧面 | 高度不限，根据状态调整 |
| 顶部 | 300mm以上（单机），500mm以上（多机组合） |
注：当室外温度超过35°C或全部室外机发热量超过最大容许值时，必须增大安装空间；超过最大使用负荷下运转时，应按图示增加h2/2和h1/2的备用空间。
九、容量表说明
- 制冷容量基于：室内温度27°CDB/19°CWB，室外35°CDB，等效配管7.5m
- 制热容量基于：室内温度20°CDB，室外7°CDB/6°CWB，等效配管7.5m
- 容量为净值，已扣除（制冷）或加上（制热）室内风扇电机发热量
十、控制系统
- 支持有线遥控器、无线遥控器及集中控制器
- 可选配接收/显示单元、强制关/开控制功能
- 支持自动风量调节功能（自由静压机型）
