大金同时运转多联机系统技术资料（EDZS03-10）
一、系统概述
本资料为大金同时运转多联机系统技术手册，适用于RY200KMY1L（20kW制冷/20.6kW制热）和RY250KMY1L（25kW制冷/28kW制热）两款室外机，可连接2-4台室内机实现同步运转控制。
二、室内机类型与规格
| 类型 | 型号 | 尺寸(H×W×D) | 风量(m³/min) | 重量(kg) | 配管接口 |
|---|---|---|---|---|---|
| 天花板嵌入式 | FHYC71BQVL/FHYC125BQVL | 230/288×840×840mm | 19/32(H) 15/25(L) | 24/28 | 液管Φ9.5 气管Φ15.9/Φ19.1 |
| 风管连接式 | FHYB71FQVL/FHYB125FQVL | 300×1000/1400×800mm | 19/32(H) 14/25(L) | 41/52 | 液管Φ9.5 气管Φ15.9/Φ19.1 |
| 悬吊式 | FHY71FQVL/FHY125FQVL | 188/238×1300/1590×600/695mm | 17(H) 13(L) | 31/46 | 液管Φ9.5 气管Φ15.9/Φ19.1 |
三、室外机技术参数
| 型号 | 电源 | 制冷/制热容量 | 尺寸(H×W×D) | 压缩机 | 风扇电机 | 噪音(dB) | 重量 |
|---|---|---|---|---|---|---|---|
| RY200KMY1L | 3相50Hz 380V | 20kW/20.6kW | 1220×1280×690mm | 全密封涡旋式5.5kW | 轴流风扇230+190W | 62/64 | 180kg |
| RY250KMY1L | 3相50Hz 380V | 25kW/28kW | 1440×1280×690mm | 全密封涡旋式9kW | 螺旋风扇230+140W | 63/65 | 206kg |
四、安装要求
- 室外机基础：混凝土基础高度≥100mm，设置Y型排水沟，坡度1/50
- 安装空间：单机/成排/集中安装三种模式，正面≥500mm，侧面≥100-300mm，顶部≥500-900mm
- 冷媒配管：标准长度5m，最大长度50m（等效70m），最大高低差30m
- 配管尺寸：RY200液管Φ12.7/气管Φ25.4(法兰)；RY250液管Φ15.9/气管Φ28.6(钎焊)
五、电气配线
| 型号 | MCA | TOCA | MFA | LRA | RLA | 电源线 |
|---|---|---|---|---|---|---|
| RY200KMY1L | 18.8A | 20.5A | 30A | 87A | 12.6A | 2.0mm² |
| RY250KMY1L | 23.5A | 26.5A | 40A | 128A | 16.8A | 2.0mm² |
电压范围：Max 418V/242V，Min 342V/198V；相间最大电压不平衡度2%
六、分歧管组件
| 组件名 | 适用室外机 | 室内机台数 | 分歧管规格 |
|---|---|---|---|
| KHRJ5G200T1 | RY200KMY1L | 2台 | 液侧Φ9.5→Φ12.7 气侧Φ19.1→Φ25.4 |
| KHRJ5G250T1 | RY250KMY1L | 2台 | 液侧Φ9.5→Φ15.9 气侧Φ19.1→Φ28.6 |
| KHRJ5G200T2 | RY200KMY1L | 3台 | 液侧Φ9.5/Φ9.5→Φ12.7 气侧Φ15.9/Φ15.9→Φ25.4 |
| KHRJ5G250T3 | RY250KMY1L | 4台 | 第1分歧：液侧Φ9.5→Φ15.9 气侧Φ19.1→Φ28.6；第2分歧：液侧Φ15.9→Φ19.1 |
七、制冷剂追加充填
| 配管段 | 追加量 |
|---|---|
| 主配管（RY250KMY1L） | 0.70kg/5m |
| 第1分支配管 | 0.25kg/5m |
| 第2分支配管 | 0.25kg/5m |

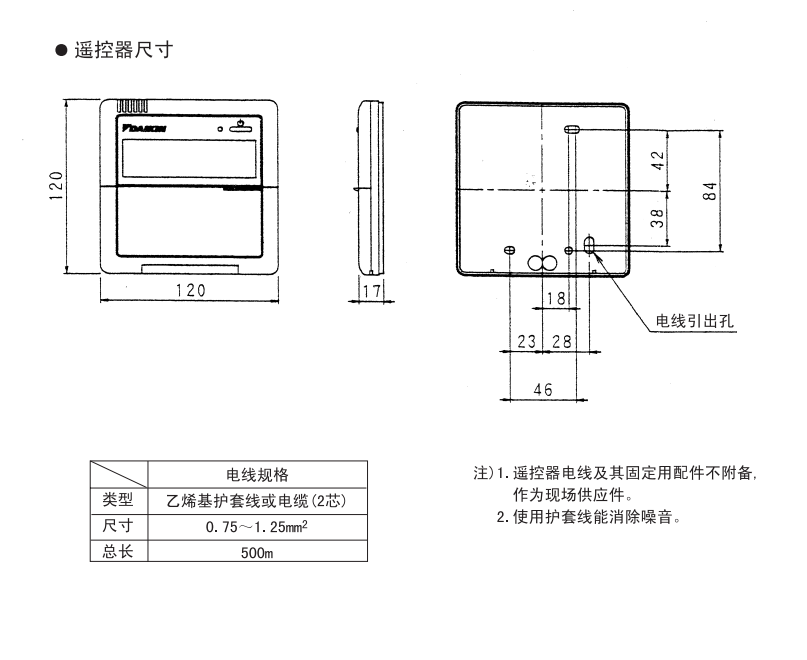

八、运转控制设定
通过室外机PC板上的状态号、第一编码号、第二编码号进行系统设定：
| 设定类型 | 状态号 | 第一编码 | 第二编码 |
|---|---|---|---|
| 成对型（1对1） | 11(21) | 0 | 01 |
| 二台同时运转系统 | 11(21) | 0 | 02 |
| 三台同时运转系统 | 11(21) | 0 | 03 |
| 双重二路同时运转系统 | 11(21) | 0 | 04 |
九、安全器件设定
| 器件 | RY200KMY1L | RY250KMY1L |
|---|---|---|
| 压缩机热保护器 | OFF:140±5℃ ON:110±7℃ | OFF:140±5℃ ON:110±7℃ |
| 高压开关 | OFF:2.948MPa ON:2.16±0.15MPa | OFF:2.948MPa ON:2.16±0.15MPa |
| 过电流继电器 | 18A | 24A |
十、噪音特性
| 机型 | 标度A(dB) | 测试条件 |
|---|---|---|
| FHYC71BQVL | HI:35 LOW:31 | 220V 50Hz，制冷27℃DB/19℃WB，制热20℃DB/15℃WB |
| FHYC125BQVL | HI:42 LOW:37 | 同上 |
| FHYB71FQVL | HI:44 LOW:38 | 标准机外静压49Pa |
| FHYB125FQVL | HI:47 LOW:41 | 同上 |
| RY200KMY1L | 制冷63/制热65 | 380V 50Hz |
| RY250KMY1L | 制冷63/制热65 | 380V 50Hz |
注意事项：本资料刊载内容会因产品更新而变化，恕不另行通知。一切以实物及产品铭牌和说明书为准。安装工程请委托大金认定经销店进行，避免因自行安装引起的漏水、漏电、火灾等事故。
