一、系统概述
大金二级压缩VRV系统是一款针对严寒地区冬季制热的高效热泵系统，采用二级压缩技术，制热范围覆盖16℃至-25℃。该系统结合热泵技术和二级压缩技术的双重优势，以单份能源获取多份能源，与传统燃烧石化燃料方式相比，显著提高了冬季制热的舒适性、节能性，同时减少温室效应气体排放。
二、核心技术：二级压缩

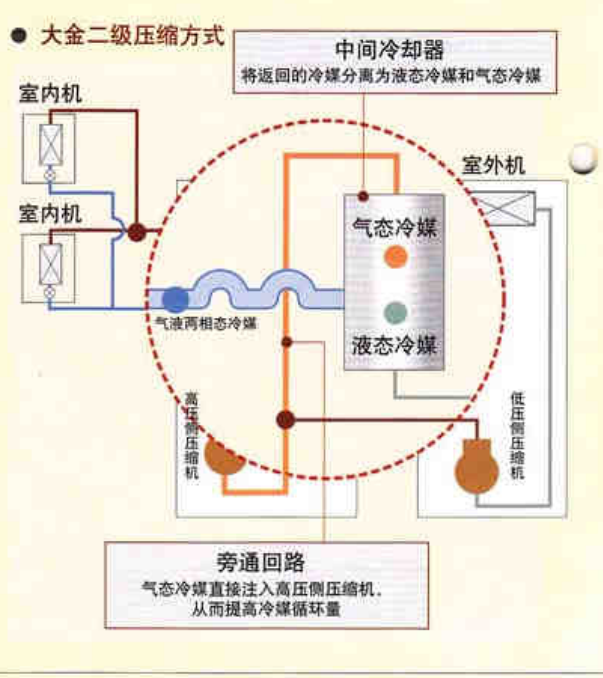

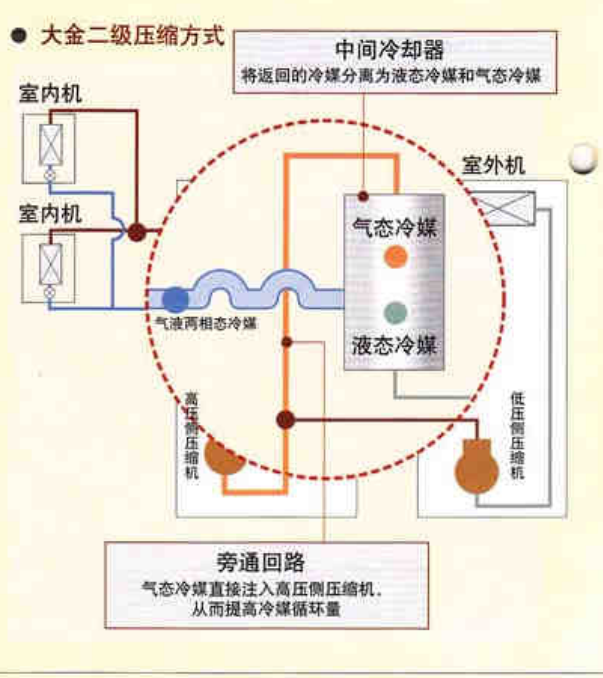

二级压缩原理：在2台压缩机之间设置中间冷却器和旁通回路，使每台压缩机分别进行有效压缩。低压侧压缩机先压缩，经中间冷却器气液分离后，气态冷媒通过旁通回路直接进入高压侧压缩机，液态冷媒进入蒸发器。相比传统单级压缩，可减少每台压缩机的工作量，保证高效率运转。
三、四大制热优势
| 优势 | 性能表现 | 对比数据 |
|---|---|---|
| 强力制热 | -10℃时制热能力显著提升 | 较14HP VRVⅢ提升18%（34kW→40kW） |
| 节能制热 | -10℃时COP值可达3.15 | 全系列产品-10℃时COP＞3.0 |
| 快速制热 | 约6分钟室内热交换器达40℃ | 较VRVⅢ缩短约9分钟 |
| 稳定制热 | 高效快速除霜运转 | 除霜时间约缩短4分钟（7分钟→3分钟） |
四、二级压缩技术四大效果
- 效果1：提高COP值——气态冷媒旁通提高蒸发器效率，高压侧压缩机吸入中间压力气体降低排气温度，减少热损失
- 效果2：低温冷媒循环量增多——两级压缩相比单级压缩具有热损失少、低温时冷媒循环量多的优点
- 效果3：快速启动防液击——气态冷媒通过中间冷却器供向高压侧压缩机，防止启动时液击，大幅缩短启动到暖风送出的时间
- 效果4：快速可靠除霜——中间压力气态冷媒直接供向高压侧压缩机，消除除霜时冷媒不足现象
五、系统灵活性与可靠性
5.1 长配管设计
| 参数 | 规格 |
|---|---|
| 总配管长度 | 500m以内 |
| 配管长度（单管） | 165m以内 |
| 室内外机高低差（室外机在上） | 50m以内 |
| 室内外机高低差（室外机在下） | 40m以内 |
| 室内机高低差 | 15m以内 |
| 室内分支最大管长差 | 40m以内 |
5.2 高机外静压
室外机机外静压可达78.4Pa，通过大风量风扇叶片和直流风扇电机实现，方便对应高层建筑分层安装及防雪设备安装。
5.3 双后备运转功能
- 室外机二或三个压缩机中有一台故障时，其余压缩机可进行紧急运转
- 20HP系统中，如一台室外机发生故障，其余室外机也能进行紧急运转
5.4 夜间静音运转
P板自动记忆室外最高温度出现时间，8小时后启动静音运转模式，维持9小时后恢复正常。运转噪音降低约6dB（以10HP为例），可选设置6小时/9小时/10小时延迟。
六、室内机阵容
| 类型 | 型号系列 | 制冷/制热量(kW) |
|---|---|---|
| 天花板内藏风管式（超薄型） | FXDP22-71NMPVC | 2.2/2.5 ~ 7.1/8.0 |
| 天花板内藏直吹式（超薄型） | FXDP22-36PMPVC | 2.2/2.5 ~ 3.6/4.0 |
| 天花板内藏风管式 | FXDP90/140KMVC | 9.0/10.0 ~ 14.0/16.0 |
| 天花板嵌入导管内藏式 | FXSP22-150MMVC | 2.2/2.5 ~ 15.0/17.0 |
| 天花板嵌入式（环绕气流） | FXFP28-140LVC | 2.8/3.2 ~ 14.0/16.0 |
| 天花板嵌入式（双向出风） | FXCP22-140MMVC | 2.2/2.5 ~ 14.0/16.0 |
| 落地内藏型 | FXNP28-71MMVC | 2.8/3.2 ~ 7.1/8.0 |
| 挂壁式 | FXAP22-36MMVC | 2.2/2.5 ~ 3.6/4.0 |
七、室外机规格
| 型号 | 制冷量(kW) | 制热量(kW) | 电源 |
|---|---|---|---|
| RHSYQ10PY1 | 28.0 | 31.5 | 三相380V 50Hz |
| RHSYQ14PY1 | 40.0 | 45.0 | 三相380V 50Hz |
| RHSYQ16PY1 | 45.0 | 50.0 | 三相380V 50Hz |
| RHSYQ20PY1 | 56.0 | 63.0 | 三相380V 50Hz |
连接率：50-130%
八、控制系统选配件
- 有线遥控器：BRC1C611（标准型）、BRC1D61（新款）
- 集中控制器：DCS302C611（最多64组室内机）
- 统一ON/OFF开关：DCS301B611
- i-touch控制器：DCS601C51（彩色液晶触摸）
- 智能管理系统：Intelligent Manager
- BMS网关：BACnet（DMS502B51M）、LonWorks（DMS504B51C）
九、环保与认证
- 采用R410A新冷媒：稳定、无毒、不破坏臭氧层
- 全系列直流变频技术
- 通过ISO14001环境管理体系认证、ISO9001质量管理体系认证
