大金(daikin)空调控制产品知识手册

本手册为大金（中国）投资有限公司技术部2008年11月编制，系统总结了大金空调现有自控产品的规格、功能及设计要点，涵盖封闭式系统与开放式系统两大控制体系，适用于VRV、商用机、新风设备等多种机型。

一、封闭式控制系统

封闭式系统设备不能与非大金的控制平台及软件兼容，适用于独立空调管理场景。

• i-ManagerⅢ（DAM602B51M）：最高端集中管理系统，最多4个iPU并联，可管理1024组室内机/160套室外机；支持PC软件控制、电量划分、WEB功能、日程控制、故障报警、联锁控制等；适用于出租商务楼、医院、学校等大型项目

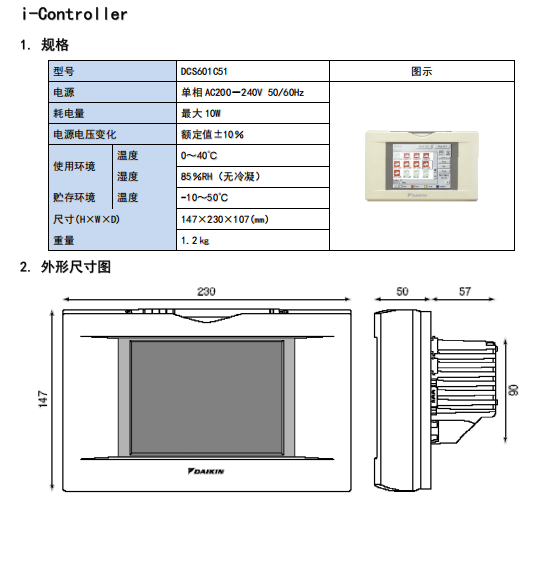

• i-Controller（DCS601C51）：智能触摸式管理器，触摸屏操作，可连接64组室内机（扩展后128组）；支持单独/集中控制、权限设定、日程控制、多语言；适用于中小型办公、商铺
• i-easy（DCS303A611）：简易集中遥控器，最大监控16组室内机（同一DIII-Net端口最多8台并联监控128组）；支持开关、温度、模式、日程、权限设定；适用于别墅、公寓
• 集中遥控器（DCS302C611）：可连接64组/128台室内机、10套室外机；支持单独/集中控制、模式转换、滤网监视、故障显示；适用于小型商铺、办公场所
• 统一ON/OFF开关（DCS301B61）：可连接16组室内机、10套室外机；支持单台控制、统一运转/停止、故障提示；适用于小型建筑

二、开放式控制系统

开放式系统设备能与其他控制平台兼容，所有功能需由自控公司开发软件实现（KRP4A80除外）。

• BACnet系统（DMS502A51M）：标准楼宇自控协议，BTL认证，标配2个DIII-Net端口（可扩展至4个），最多256组室内机；通过TCP/IP以太网连接BMS；支持开关、温度、模式、风量、日程、联锁控制等；适用于大中型办公楼等（需有BMS系统）
• LonWorks系统（DMS504B51M）：Echelon现场总线技术，Lon接口，最多64组室内机/300个功能点；支持开关、温度、模式、故障监视、联锁控制等；适用于中小型项目（需有BMS系统）
• KRP4A80转接P板：干接点信号控制，无需软件开发；最多控制16台室内机；支持开关、温度设定（加可变电阻）、故障显示、权限设定、简单联锁；适用于简单远程控制
• DRCH-R4转接P板（邮电P板）：RS-232C/RS-485接口，最多连接3台空调；支持故障切换、定时切换（0-99h）、开关、模式、温度、风量、故障报警；需用户自行开发软件实现远程监控

三、核心控制功能对比

四、关键名词解释

• BACnet：楼宇自控网络数据通讯协议，实现不同厂家控制器互操作性
• LonWorks：Echelon公司现场总线技术，LonTalk协议支持互操作
• 干接点：无源开关信号，无极性可互换
• RS-232C/RS-485：串行通信接口标准，RS-485传输距离更远、抗干扰更强
• BMS：建筑自动化管理系统，智能系统集成核心
• WEB功能：局域网内通过浏览器控制空调、查看电量数据

五、重要设计要点

• 一个DIII-Net端口最多连接64组室内机（统一ON/OFF及i-easy为16组），最大128台室内机
• 同一DIII-Net端口不能兼容2个及以上同类控制设备（i-Controller除外可兼容2个）
• 电量划分功能最多100家租户，需配备UPS及I/O继电卡防止断电数据丢失
• 商用机接入集中控制需加装转接P板（DTA112BA51C等）
• 控制信号线（F1/F2）使用0.75-1.25mm²双芯多股护套线，总线长<2000m

六、适用机型范围

所有控制产品均适用于VRVⅢ、SuperVRVⅢ、家用VRV、LMX等家用机系列；商用机（变频/定频）、CMS、HRV、新风VRV等设备需根据具体型号选配转接P板。

手册提示：以上控制设备不能与非大金的控制平台及软件兼容（封闭式系统），或需由自控公司开发软件实现（开放式系统）。
