一、系统性能与能效
- 超高能效：IPLV(C)最高可达6.60，远超国家一级能效标准（3.55-3.60），8HP~22HP各型号IPLV(C)值在5.60~6.60之间
- IPLV(C)计算方式：100%负荷×0.05 + 75%负荷×0.3 + 50%负荷×0.4 + 25%负荷×0.25
- 大容量小巧化：单套系统最大66HP，单模块最大22HP，22HP室外机占地面积仅0.95m²
二、核心技术
- V动力高低压腔涡旋式压缩机：超级金属涡盘（耐压能力提升至2.4倍）、9槽式集中线圈定子、6极式钕磁铁转子、正弦波直流变频技术
- 多重回油控制技术：智能油面控制、模块间/压缩机间智能交叉回油、主板智能程序油平衡、大容量油分离器，系统回油效率最高99%
- 一体式四面热交换器：充分利用转角空间，焊点大量减少，运行更稳定；双效涂层（亲水+耐腐蚀）保障翅片长久高效换热
- COOLMAX芯片液冷恒温技术：利用低温冷媒冷却主板，保障系统稳定运行，实现室外机小巧化

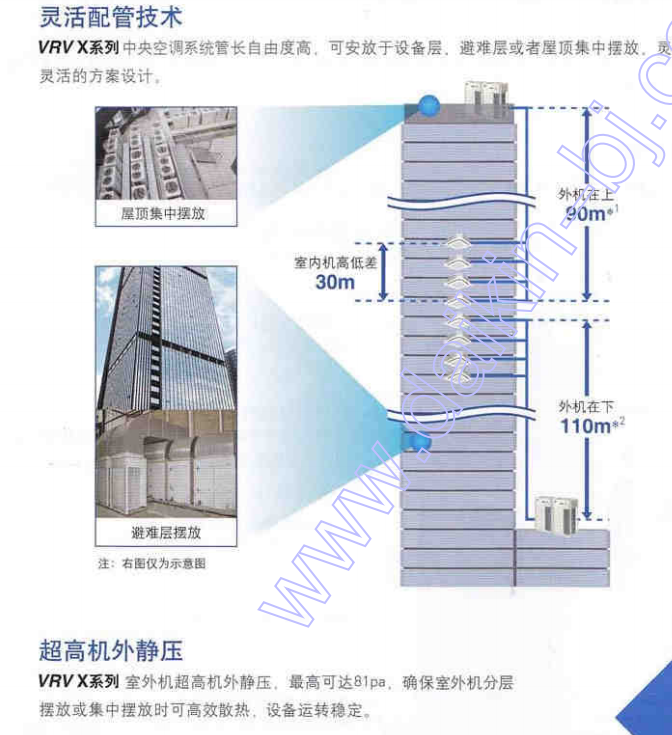

三、安装灵活性
| 项目 | 参数 |
|---|---|
| 最大总管长 | 1000m |
| 最大室内外机高低差（外机在上） | 90m |
| 最大室内外机高低差（外机在下） | 110m |
| 最大实际单管长 | 165m |
| 最大等效单管长 | 190m |
| 第一分歧管后最大管长 | 90m（满足条件时） |
| 室内机之间高低差 | 30m |
| 室外机超高机外静压 | 最高81Pa |
四、室外机阵容
- 容量范围：8HP~66HP，以2HP为单位递增
- 单机模块仅2种形状尺寸，简化设计
- 型号系列：RUXYQ8AB~RUXYQ66AB，支持2~3台模块组合
五、室内机阵容（14大系列，120种容量）
| 类型 | 系列 | 特点 |
|---|---|---|
| 嵌入式 | FXFSP-AB（智能感知环绕气流） | 360°环绕气流，双重感应智慧眼，厚度204mm，标配850mm提升水泵，最高对应4.2m层高 |
| FXFP-LVC（环绕气流） | 360°全方位送风，厚度204mm，标配850mm提升水泵 | |
| FXCP-MMVC（双向气流） | 双向送风，适合狭长型房间，标配600mm提升水泵，最高对应3m层高 | |
| 风管式 | FXDP-QPVC（超薄小巧/大容量） | 厚度200mm，标配750mm提升水泵，最大容量11.2kW |
| FXSP-MMVC（中静压） | 机外静压高，标配483mm提升水泵，适合开放式办公室 | |
| 落地式 | FXNP-MNVC/MMVC（内藏落地） | 无需吊顶，上部送风底部回风，制热效果更佳 |
| FXNP-MLVC（明装落地） | 可挂壁安装，落地/挂壁两用 | |
| 挂壁式 | FXAP-NVC/MMVC | 6向配管选择，厚度23cm，运转音低 |
六、新风系统
- 全热交换器：VAML-GV1/GV1H、VAM-GMVE系列，回收排风热能，降低新风负荷，节能约28%
- PM2.5过滤系列：直径2.5μm颗粒过滤率高达99%以上
- 全新风处理机：FXMFP140/224/280AB、FMQ系列，风量1080~6000m³/h，运转范围-5~50℃
七、智能控制系统
| 系统类型 | 产品 | 控制规模 |
|---|---|---|
| 封闭式系统 | Intelligent Controller | 最多64台室内机 |
| 集中遥控器 | 最多64台室内机 | |
| i-easy集中控制器 | 最多16台室内机 | |
| 统一ON/OFF遥控器 | 最多16台室内机 | |
| DS-AIR智能控制系统 | 16台室内机+16个地暖温控器 | |
| 开放式系统 | LonWorks网关 | 最多64台室内机、10套室外机 |
| BACnet网关 | 协议转换 | |
| 智能化管理 | Intelligent Manager | 最多512台室内机（Level Ⅰ），1024台（Level Ⅱ） |
八、关键设计参数
- 冷媒管壁厚要求：Φ6.4~Φ25.4mm管壁厚≥0.8~1.0mm；Φ28.1~Φ54.1mm管壁厚≥1.0~1.5mm
- 保温材料厚度：Φ6.4~Φ25.4mm配管≥15mm；Φ28.1~Φ54.1mm配管≥20mm
- 室外机基础：高出地面≥150mm，使用4套W2型地脚螺栓
- 安装空间：机前侧1500mm，吸气侧500mm，侧面墙高无限制
设计注意事项：当最大等效单管长度≥90m时，室外机至第一分歧管之间的主配管必须进行SIZE UP；室外机在上且高低差>50m，或室外机在下且高低差>40m时，液管必须进行SIZE UP。
