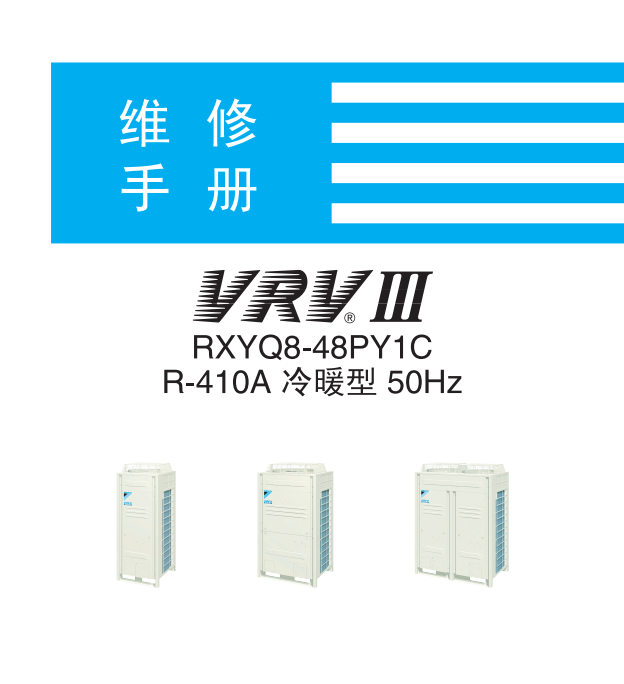

大金(daikin)空调RXY系列冷暖型VRV3维修技术手册
品牌
大金(daikin)空调
文件大小
39.8 MB
文件类型
PDF
文件页数
370页
发布日期
2026-07-19
下载次数
30
次
下载说明
支付宝扫码支付1元后点击下载按钮即可
一、产品系列与机型
- 室外机：RXYQ8P~48P（8~48HP），含独立机型与多联组合机型，采用R-410A制冷剂
- 室内机：涵盖天花板卡式嵌入型（双向/多向气流）、薄型风管连接型、壁挂型、落地型等12大类型
- 组合方式：支持最多3台室外机组合，总容量可达48HP
二、核心控制系统
| 控制类型 | 功能说明 | 关键参数 |
|---|---|---|
| 压缩机PI控制 | 制冷控制Te（低压饱和温度），制暖控制Tc（高压饱和温度） | Te设定：3~10℃；Tc设定：43~49℃ |
| 高压保护 | 防止高压异常升高 | 制冷：Pc>3.43MPa降频；Pc>3.64MPa待机 |
| 低压保护 | 防止低压瞬时下降 | 制冷：Pe<0.34MPa限制；Pe<0.07MPa待机（30分钟4次报E4） |
| 排气管保护 | 防止压缩机过热 | 变频：HTdi>115℃降频；>135℃待机（100分钟3次报F3） |
| 变频器保护 | 过电流与散热翅片温度控制 | 电流>14.7A降频；>16.1A持续260秒待机（60分钟4次报L8） |
三、特殊运转控制
- 回油运转：累计供油量计算，初始2小时及每8小时自动执行，防止压缩机缺油
- 除霜运转：基于换热效率、热交换温度及定时器（最少2小时）自动启动
- 抽空残余运转：压缩机停止前回收蒸发器制冷剂，防止液击
- 室外机轮换运转：多联系统防止油位不平衡，优先级定期轮换
- 应急运转：故障时禁止故障压缩机/室外机，维持部分容量运行
四、故障代码体系
| 代码类别 | 代表故障 | 典型代码 |
|---|---|---|
| A系列 | 室内机故障 | A3（排水水位）、A6（风扇马达）、AF（排水超限） |
| E系列 | 室外机故障 | E3（高压开关）、E4（低压传感器）、E5/E6（压缩机堵转） |
| F/H/J/L系列 | 传感器/保护动作 | F3（排气管温度）、H7（风扇信号）、J3（排气管热敏电阻）、L4/L5/L8（变频器保护） |
| U系列 | 通信/组合故障 | U1（反相缺相）、U4/U5/U7/U8（通信故障）、UF（系统未设定） |
五、R-410A新制冷剂注意事项
R-410A工作压力约为R-22的1.4倍（设计压力4.0MPa），必须使用专用维修工具：
- 专用扩口工具（尺寸A变更：1/2"→16.2mm，5/8"→19.4mm）
- 高压歧管仪表（高压计-0.1~5.3MPa，低压计-0.1~3.8MPa）
- 带止回阀的真空泵（防机油逆流）
- 合成冷冻机油（乙醚油），严禁与矿物油混用
六、关键维修安全规范
- 维修前务必断电，电容器完全放电
- 制冷剂泄漏时确保通风，远离火花
- 仅使用指定R-410A制冷剂，禁止空气混入
- 多联系统配管需保持水平或倾斜，防止机油聚集
- 最大配管长度：室外机-室内机165m（等效190m），高低差50m（室外机在上可达90m）
