大金(daikin)空调家用 iLife 系列VRV系统 技术资料

• 室外机技术领先：采用大金进口强力磁阻式直流变速压缩机，单相电源220V/50Hz，使用R22冷媒，室内机连接容量范围为50%~130%。
• 室内机型式多样：提供挂壁型、天花板内藏风管式（超薄型，厚度仅200mm）、天花板嵌入导管内藏型、天花板嵌入式（四向气流）等多种选择，满足不同装修风格和空间需求。
• 系统设计灵活：最大配管长度可达120m（分歧后40m），室内外高低差最大50m（室外在上）或40m（室外在下），总配管长度可达300m。
• 静音设计：室内机最低运转噪音仅27dB(A)（天花板嵌入式四向气流），室外机噪音控制在51~54dB(A)。

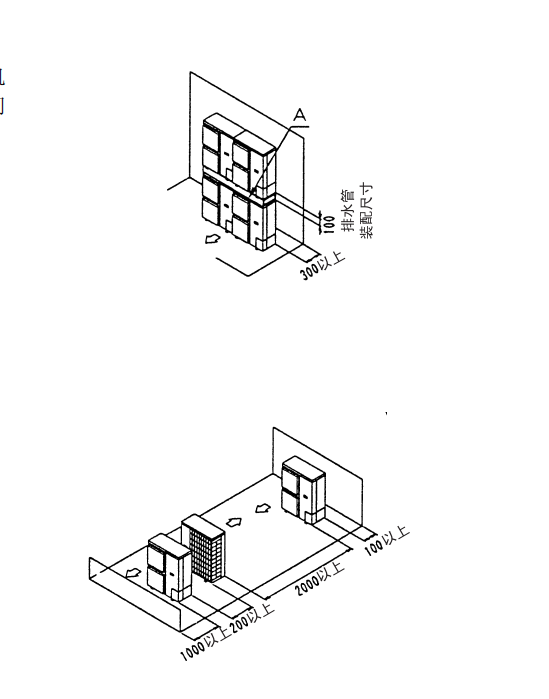

• 安装位置选择：室外机需考虑通风、噪音、强风影响及积雪措施；室内机安装前需确认天花板强度，使用吊装螺杆（W3/8或M10）固定。
• 制冷剂配管施工：
  • 配管材料：磷脱氧无缝铜管，气侧主管超过90m需增大管径（φ19.1→φ22.2）。
  • 分支必须使用REFNET接头（KHRJ26KC18T）。
  • 扩口连接：喇叭口部涂冷冻机油，用手拧3~4圈后用力矩扳手紧固（φ9.5：32.7~39.9N·m，φ19.1：97.2~118.6N·m）。
  • 焊接时必须充氮气置换（0.02MPa以下），防止氧化膜生成。
  • 本机为免充填类型（φ9.5液管70m内无需追加），超过则需按配管长度追加制冷剂。
• 排水施工：排水管需有≥1/100下斜率，室内排水管和排水插口必须隔热，防止凝露滴水。
• 电气配线：
  • 必须使用专用回路，安装漏电断路器（对应高频谐波型）。
  • 电源线与传送线需分开走线（≥50mm），传送线使用屏蔽线（RVVP型）。
  • 接地电阻须≤4Ω，不得接在煤气管、水管或避雷针上。
• 试运转：
  • 通电后需等待6小时让曲轴箱加热器预热。
  • 按室外机P板试运转按钮（BS4）5秒以上启动试运转，约15~30分钟后自动停止。
  • 试运转结束后需设定主遥控器（具有制冷/制热选择权）。
  • 如不进行试运转，遥控器会显示“U3”故障代码。

• 运转模式：支持制冷、制热、送风、程序除湿四种模式（热泵型）。
• 主遥控器设定：多台室内机并联时，长按运转模式选择键4秒设定主遥控器，从属遥控器自动跟随。
• 定时功能：可设定定时开/关（最长72小时），可组合使用。
• 故障排查：遥控器显示故障代码时，需对照维修注意事项排查；常见故障包括E3（截止阀未开）、U3（未进行试运转）、U4（室外机电源未接通）等。

安装核心原则：严格按安装手册施工，确保配管扩口连接牢固、真空干燥彻底、电气接线正确且接地可靠；安装完成后必须进行试运转确认系统正常，并正确设定主遥控器。规范的安装是保证系统长期稳定运行的基础。
