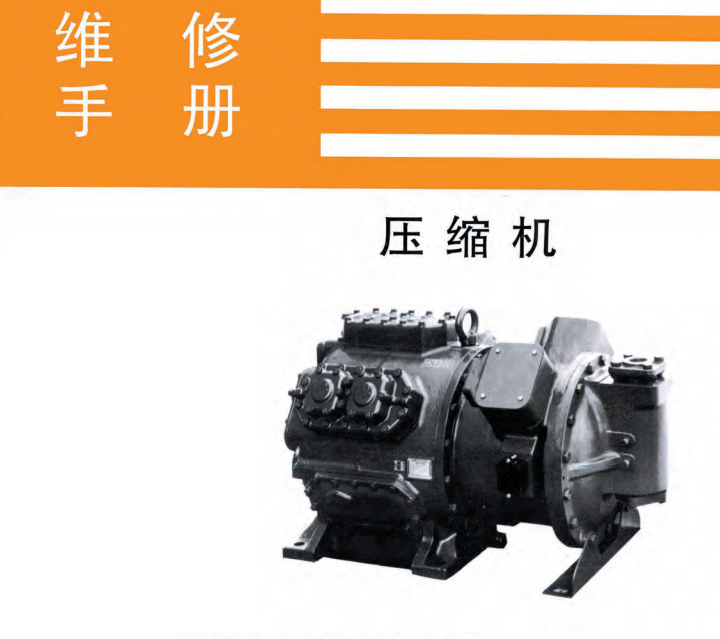

大金(daikin)空调压缩机维修手册

• 压缩机在制冷循环中的作用：将低温低压气态冷媒压缩为高温高压气态冷媒，维持制冷循环。
• 按压缩方法分类：
  • 往复式：活塞在气缸内往复运动完成压缩，应用最广。
  • 旋转式：滚动柱塞式或滑动叶片式，结构简单、效率高。
  • 涡旋式：两个涡卷相对运动压缩冷媒，用于VRV系列。
  • 单螺杆式：一个螺杆与两个内转子啮合压缩。
  • 离心式：叶轮高速旋转产生离心力压缩冷媒（大型冷水机）。
• 按结构分类：
  • 开式压缩机：外置电机驱动，有轴封，可拆卸维修，用于低温制冷。
  • 半密封式：压缩机与电机一体，盖板由螺钉紧固，可拆修，无轴封泄漏。
  • 密封式：压缩机、电机、壳体焊接全封闭，不可拆修，损坏后整机更换。
  • 复合式：同一压缩机内包含高压级和低压级，用于低温制冷。
• 命名方法：常用型号（1981年前）和新开发型号（1982年后）分别有对应编码规则，包含电源符号、容量控制方式、局部改变符号等。

• 主要机构：
  • 压缩机本体：曲轴箱（特殊铸铁）、活塞（铝合金，凸缘式/板式）、活塞环（NPR标记向上，开口叉开120°）、曲轴（高频淬火）、连杆（分离式/整体式）。
  • 阀门机构：悬臂式、环式、浮动式三种，其中浮动阀用于HC752型，配备安全弹簧防止液压缩损坏阀片。
  • 余隙容积：活塞顶部与阀座的间隙，影响压缩机效率；余隙越小效率越高。
• 润滑机构：
  • 半密封式（HC752）：摆线泵增压供油，油压比吸入压力高3~5kgf/cm²，通过油压调节螺钉调节。
  • 密封式：曲轴内油孔由离心力吸油并分配，结构简单。
  • 摆线泵：内/外转子组成，可逆转（反转时油流方向不变）。
• 容量控制机构：
  • 开启式吸入阀（HC75/58/55）：由高压气体控制卸载活塞，实现气缸加载/卸载。
  • 热气体旁通（密封式4~10HP）：三通电磁阀控制旁通口开启/关闭，卸载时排出气体返回吸入侧。
  • 堵塞吸入（密封式12~20HP）：三通电磁阀控制堵塞口，使部分气缸无法吸入冷媒。
• 电机与保护器件：
  • 电机：气态冷媒冷却，比同功率普通电机更紧凑；起动方式包括全电压起动（小容量）和星-三角形起动（大容量）。
  • 高压开关：高压异常时停机；油压控制开关：油压低于设定值45秒后停机；曲轴箱加热器：防止冷媒在油中溶解（详见R-22在SUNISO 4GS中的溶解度曲线）；CTP热保护器：电机绕组温度超105℃时停机；安全阀：液压缩时释放压力。

• 安装注意事项：配管选型、冷凝器/蒸发器管道作业、风管设计、泄漏检查、电气配线等均需严格把控，否则会导致液体压缩、过热运转、金属烧损等故障。
• 试运转检查流程：绝缘电阻（≥1MΩ）、电源电压（±10%）、运转电流（≤110%额定）、风扇旋向、高/低压、油压（吸入压力+3~5kgf/cm²）、排出/吸入冷媒温度、过热度/过冷度等。
• 标准运转数据（R-22冷媒）：
  • 风冷热泵：高压饱和压力≈室外气温+15℃，低压饱和压力≈排风温度-12℃；过热度3~10℃，过冷度3~8℃。
  • 水冷式冷水机：高压饱和压力≈流出冷凝水温+5℃，低压饱和压力≈流出冷冻水温-5℃；过热度5~8℃，过冷度3~8℃。
  • 推荐油温：15℃以下环境(Ta+15)~60℃；20℃以上(Ta+5)~60℃。
• 检查周期：每5000~7500小时或每3~4年检查阀片、活塞环、曲轴部件等（详见第73页表5-1）。
• 抽气降压（冷媒回收）：将冷媒收集至冷凝器/蓄液器，需短接低压开关、关闭冷凝器出口阀、监控低压表。

• 易与压缩机故障混淆的故障：膨胀阀故障、四通阀泄漏、单向阀故障、冷媒短缺/堵塞、电源问题、端子绝缘不良等。
• 十大故障诊断：通过测量高压/低压、排出/吸入温度、电流等参数，对照“排出压力/吸入压力/排出温度/电流”四维判断表区分故障源。
• 常见异常运转类型：
  • 频繁开/停：负载过小导致，需调整温控设定或安装定时器。
  • 起动回液：电磁阀泄漏/冷媒过充/四通阀泄漏导致油温下降，可能烧毁轴承。
  • 连续过热运转：缺冷媒、膨胀阀调节错误、四通阀泄漏导致排出温度>120℃，油粘度下降。
  • 连续湿运转：负载过小/膨胀阀开度过大导致液态冷媒回流，引起金属烧损。
• 绝缘故障排查：使用500V兆欧表测量端子与壳体间电阻，正常>1MΩ；若<0.5MΩ需检查端子清洁或电机烧坏。

• 大修标准：开式压缩机每5000小时，半密封/密封式每7500小时或每3~4年（空调应用）。
• 主要部件维修标准（表5-2）：提供了HC75/58/55等型号的气缸内径、活塞裙边、活塞环、曲轴销、主轴承等部件的标准间隙、第一临界间隙和第二临界间隙具体数值。
• 大修流程：
  • 拆卸（共15步）：抽空冷媒→放油→拆卸载器→拆缸头盖→拆侧盖→拆活塞总成→拆吸入滤网→拆电机侧盖→拆定子盒→拆转子→拆油泵→拆曲轴→剥密封垫。
  • 测量（5组配对）：活塞-气缸、活塞销-活塞销孔、活塞销-连杆小头、曲轴销-曲轴销套、曲轴轴颈-主轴套。
  • 装配（22步）：装配油泵附件→装配活塞总成（NPR标记朝上、活塞环错开120°）→装配卸载器→装主轴承套→装曲轴→装活塞→测量侧隙（0.25~1.15mm）→装定子/转子→测量气隙（0.3~0.7mm）→装阀组件→装油滤网→加润滑油→检漏→试运转。
• 紧固力矩：按5T/10T强度等级分类（M6: 120~135kgf·cm，M10: 590~650kgf·cm，M16: 2350~2600kgf·cm等）。
• 测量工具：分离卡（外径测量）、千分表（侧隙测量）、缸径表（内径测量）的使用方法均有详细说明。

维修核心原则：油温、排出冷媒温度、高低压是判断压缩机运转状态的最重要参数；大修时必须按成对配合测量（活塞-气缸、曲轴销-轴套等），严格遵循修理标准间隙；装配时按对角线方式用规定力矩紧固螺栓，活塞环“NPR”标记朝上且开口错开120°。
