特灵中央空调(trane)TRANE_一次泵变流量系统

特灵一次泵变流量冷冻水系统方案

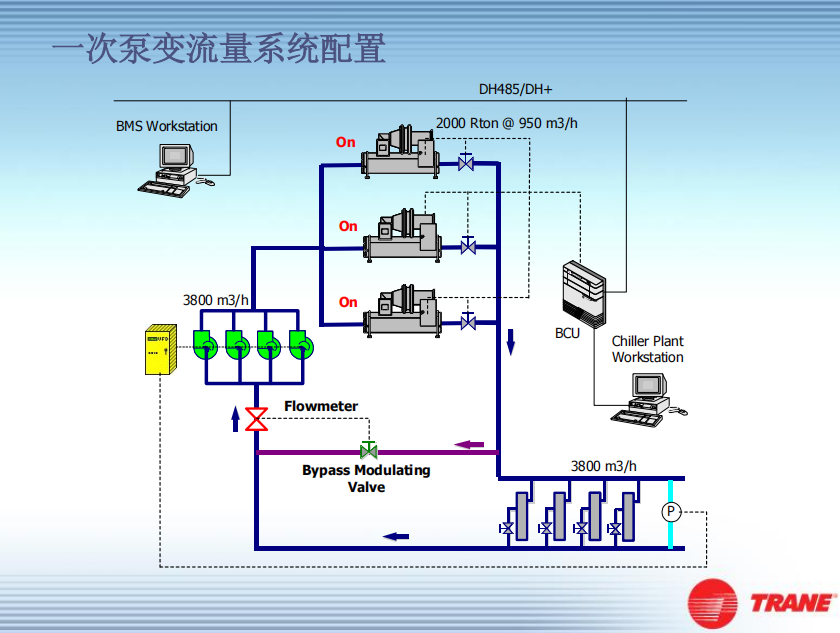

本方案为特灵2005年推出的冷冻站节能解决方案，核心是一次泵变流量系统，对比传统二次泵系统具备机房占地、管路、能耗多重优势，搭配CH530智能控制实现机组、水泵、流量精细化调节。

一、一次泵变流量与传统二次泵系统核心对比

二、系统核心控制逻辑

• 冷水机组加减机控制：
  1. 加载逻辑：依据系统供水温度、压缩机运行电流RLA%＞90%判定增开机组；
  2. 减机逻辑：核算机组平均负载，停机后剩余机组负载不超过90%方可减机；
• 冷冻水流量控制：配备最小流量旁通控制阀，系统流量低于机组下限值时自动旁通补水；CH530控制器带流量补偿，抑制水温波动至±1.1℃@50%/分钟流量变化；
• 水泵控制：机组启停联动水泵加减台数，水泵依据水系统远端压差变频调速，同时保障蒸发器最低安全流量。

三、节能效益实测数据

基础方案（二次泵+定频冷却塔）vs优化方案（一次泵变流量+变频冷却塔），配置8台2000冷吨离心冷水机组：

四、特灵整套冷冻站服务范围

• 系统覆盖：冷冻水、冷却水、热水、热回收四大系统；
• 自控配套：PLC/BCU、Tracer Summit工作站，支持Modbus/DH485通讯对接BMS；
• 交付责任：控制逻辑设计、设备采购、接线安装、编程调试、人员培训、全周期维保，对业主单一全责。
