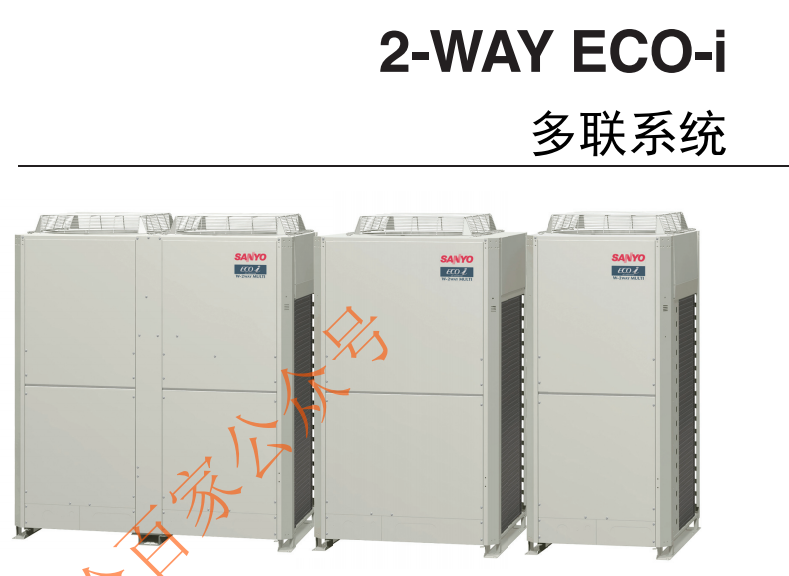

三洋空调(SANYO)【三洋 】ECO i维修手册

本手册为三洋W-2WAY ECO-i R410A多联机操作维修手册，覆盖全系列内外机型号、整机控制逻辑、安装维修流程、故障代码与后备应急运行方案，仅持证专业人员实施配管、电气、冷媒作业。

一、产品型号体系

室内机分四面/双面/单面嵌入、风管、挂壁、落地、全热交换GU、高静压D等十余类，适配不同装修场景；系统最多3台外机并联，总容量上限60HP。

二、基础安全与冷媒规范

• 安全准则：整机必须可靠接地，电气施工持证电工操作；R410A泄漏需充分通风，狭小房间冷媒浓度限值0.3kg/m³，超标需机械通风或连通邻室。
• R410A硬性要求：仅液态加注冷媒，系统高压远高于传统机型；配管、抽真空、钎焊严格规范，系统进水会导致冷冻机油变质。
• 环境适配：多风雪区域外机抬高基座、增设除雪风扇控制；高风位做锚固固定。

三、外机核心控制系统

1.主副机划分逻辑

• 1号外机为主机，搭载CCU中央控制单元统筹全系统；2/3号为副机，无全局控制权限；多机启动间隔1秒错开，降低电网冲击。
• PCB拨码与EEPROM存储大量可调参数：除霜时长、静音等级、风扇静压、冷媒判定、电流限制、回油周期等均可现场修改。

2.压缩机运行规则

• 优先级：变频压缩机＞定频2号＞定频3号；同类型运行时长更短优先启动。
• 变频运行区间25~100Hz，冷热模式根据负荷增减定频机组；压缩机停机强制3分钟延时保护。
• 容量调节依靠蒸发、冷凝温度分区控制，分A/B/C三区自动升降输出，防止结冰、高压过载。

3.阀件与风扇控制

外机集成四通阀、冷媒充注阀RCV、平衡阀RBV、回油ORVR、旁通BPV、过冷电子膨胀阀MOV1/2/4；直流风扇分15档，支持-3dB/-5dB两档静音模式，兼顾降噪与制冷能力；配备独立除雪风扇逻辑。

4.润滑油循环管理

• 分0/1/2三档油位检测，油位偏低自动执行单机回油、外机间输油；设定固定周期全局系统回油，避免压缩机缺油烧毁。
• 回油流程含分段停机、高低压切换，可通过EEPROM调整各阶段时长。

5.除霜控制

• 单机系统逆循环除霜；多外机系统分组轮流除霜，一组制热供另一组融霜，室内不间断供暖。
• 依靠盘管液温判定结霜，限制最小运行间隔、单次除霜最长时限，参数可自定义。

四、室内机控制功能

• 室温控制：支持回风/遥控器双温度传感器，制热自带温度补偿，设定温差控制风机启停。
• 末端执行：电子膨胀阀分多脉冲档位，RAP阀制热防冷媒积存；排水泵、电辅热、摆叶、滤网提醒、除湿低风速联动控制。
• 通讯：外机CCU统一管控所有内机，支持群组、独立温控、模式自动切换，多台内机冷热冲突自动判定主流模式。

五、故障与后备运转体系

• 自动后备：单压缩机/外机故障自动隔离，线控器闪烁提示；手动后备需关闭故障机阀门、修改外机数量拨码，适合长期检修。
• 完整故障代码表覆盖温度、压力、电流、四通阀、通讯全部故障类型，附带传感器、压缩机检测标准。

六、维修标准流程

1. 维修前置：断电确认，拆卸外机面板，回收系统冷媒，分离油液检测油质判断系统工况。
2. 维修施工：更换压缩机/干燥器后，氮气吹扫、无氧钎焊、气密性试压、抽真空达标后液态加注R410A。
3. 试机：冷媒判定模式检测充注过量/不足，逐项测试制冷、制热、除霜、回油、静音、后备功能。
4. 换季维护：清洗换热器、过滤器，检查电气端子、排水管路，长期停机排空水路防冻。
