【TCL空调】中央空调维修手册

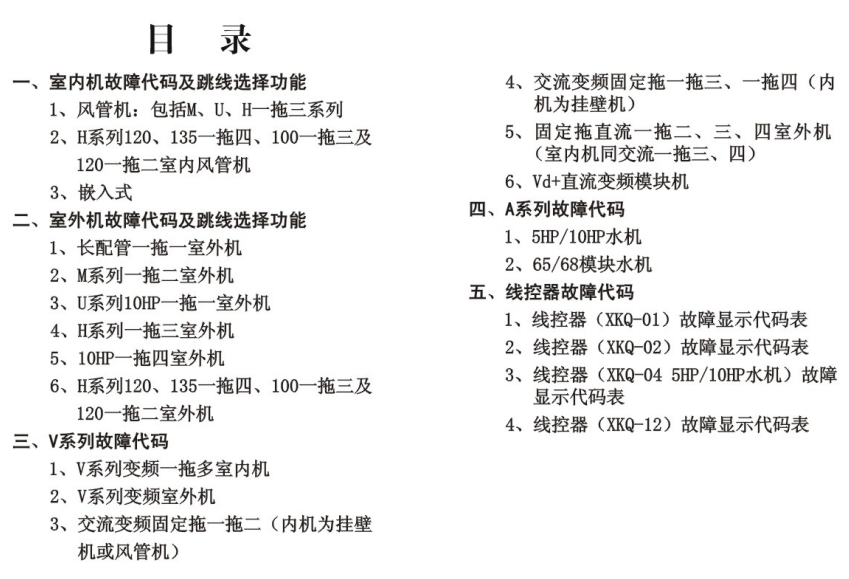

本手册为2009版TCL中央空调故障专用手册，覆盖风管、天花、变频多联、水机全系列机型，整理内外机、多款线控器故障代码、LED闪烁报警、主板跳线/拨码/主板设置方法，配套故障恢复规则与检修操作说明。

一、室内机故障体系（风管/嵌入式机型）

• 通用故障提示：依靠运行、定时、化霜、报警LED不同闪烁频率区分室温/盘管/冷凝器传感器、水满、EEPROM、内外通讯、室外保护故障，多数故障排除后自动恢复，EEPROM故障需断电重启。
• 主板硬件设置：
  1. 2位跳线：1号切换单冷/冷暖，2号控制T3冷凝器传感器启用；
  2. 4位拨码：适配R407C/R410A多款天花机主控板，区分不同匹数机型。

二、定频一拖多室外机故障与跳线

包含一拖一/二/三/四多款外机，故障以多颗LED交替/单独闪烁呈现，核心保护：相序缺相、冷凝器高温、各路管温探头、系统室外故障。

• 跳线功能：双跳线组合切换有无相序检测、自检快检功能；多联机分别对应1~3路压缩机温度指示灯，单路探头故障对应单颗LED闪烁。
• 故障恢复规则：相序、高温、传感器类故障消除后自动复位。

三、V系列变频多联机（核心维修板块）

1 室内变频机

• 故障：通讯、室温、水位、模式冲突、外机故障由对应指示灯闪烁；
• 能力拨码：室内电控SW拨码匹配18~120匹机型，长按按键可读取本机匹数地址。

2 变频室外机（80~450模块）

分单模块、多联机主辅机，数码管E开头通讯故障、P开头硬件保护代码。

• 点检功能：待机显示主机/辅机地址，运行展示压缩机频率、各路温度、电流、电子膨胀阀开度、运行模式；
• 拨码设置：外机拨码设定整机匹数、主辅机身份，非法拨码报P23/P24/P25地址/容量故障。
• Vd+直流模块机：新增冷媒不足、压缩机失步、风机模块、多组排气传感器故障代码，化霜/回油有专属显示标识。

四、A系列风冷冷水机组（5/10HP、65/68模块水机）

• 5/10HP水机：线控E代码区分温度探头、水泵、风机、高低压、相序、EEPROM故障，高低压3次连续故障需断电复位；
• 65/68模块主板：JP跳线定义机组冷热类型、单/双压缩机、模块组网、通讯端口；支持机组编号组网，可设置来电自启、电加热开关、故障记忆（存5条历史故障）。
• 水机故障逻辑：单系统故障单独停机，水流、水泵过载全机停机，防冻模式水泵持续运行。

五、四款配套线控器故障代码

包含XKQ-01/XKQ-02/XKQ-04（水机专用）/XKQ-12，分别定义通讯、传感器、高低压、电流、EEPROM故障编码，区分可自动恢复与断电复位类故障，故障代码存在显示优先级。

六、通用维修要点

• 区分故障恢复方式：传感器、通讯类故障排除自动恢复；EEPROM、模块、连续高低压保护需断电；
• 主板拨码/跳线出厂固定，现场仅允许修改机组地址、容量参数，禁止改动硬件配置跳线；
• 多联机系统主机必须为最大容量外机，主辅地址不可重复，否则报地址异常故障。
