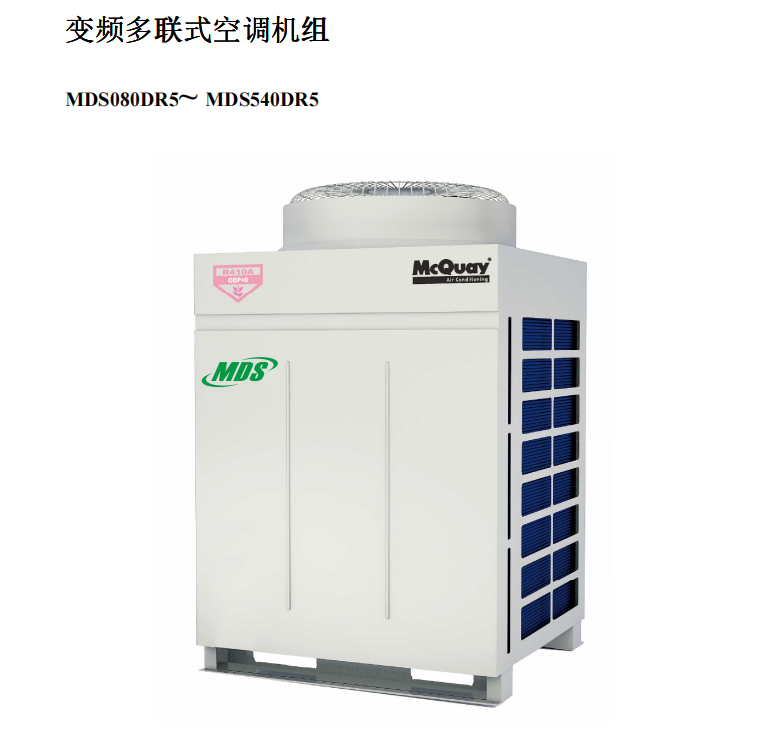

麦克维尔(McQuay)麦克威尔MDS-DR5商用变频多联机使用说明书

麦克维尔MDS-DR5变频多联机说明书

本手册为MDS080~MDS540DR5商用变频多联机使用说明，适配住宅、公寓、酒店等场景，外机容量50%~130%无级调节，搭配5类室内机，包含产品参数、使用保养、故障代码、售后全流程规范。

一、产品整机系列划分

• 室外机MDS-DR5：单模块8~24HP，多模块组合最高54HP，制冷剂R410A，380V三相供电，容量50~130%无级变频；
• 暗装吊顶MCC（VP/WP/SP）：暗藏吊顶，分多静压，可选内置电加热；
• 四面出风嵌入式MCK：天花板嵌入，360°均匀送风；
• 管道式MDB：大静压长风管送风；
• 壁挂MWM、明吊MCM：安装灵活，适配小户型与商铺；

机型命名规则：MDS 100 D R 5-F SA，依次代表品牌、10HP、多联机、热泵、5代、电源、产品版本。

二、规范使用节能要点

• 温控建议：制冷26~28℃，制热18~23℃，室内外温差控制5℃，每优化1~2℃可显著节电；
• 使用习惯：少开窗、遮阳挡光、定时启停、定期通风；
• 容量匹配：内机总容量为外机0.5~1.3倍，全开工况不超外机额定容量；
• 运行环境：制冷室外-5~50℃，制热室外-20~15.5℃，电压允许±10%波动。

三、分级保养标准

四、故障处理机制

• 简易自排故障：滤网堵塞、电源断开、温度设置错误、遥控器缺电等用户可自行处理；
• 专业故障代码：分室内机(N系列)、室外机(E/C/H/P/U/F系列)，覆盖传感器、通讯、压缩机、IPM模块、高低压保护等80余种故障；
• 外机4位数码管：常态显示运行模式，故障时循环报错，无操作10分钟自动熄屏；
• 非故障现象：制冷剂流动嘶声、室内轻微异味属于正常工况，无需报修。

五、售后与安全规范

• 安装、移机、维修必须持证专业人员操作，禁止私自改装、排放冷媒；
• 故障报修需提供机型、编号、故障代码、现场现象；
• 长期停机重启前提前6小时通电预热压缩机；
• 禁止遮挡内外机风口，远离音响电视至少1米避免信号干扰。

六、核心参数说明

外机单机制冷24.5~68kW，组合机组最高151.2kW；内机制冷1.8~14kW，全部具备防冻、防冷风、过热保护，部分机型可选配套电加热组件，测试依据GB/T 18837、GB 25130等国标。
