国祥空调(KINGAIR)【国祥】D型模块机操作用户手册-20RT30RT40RT（56页）

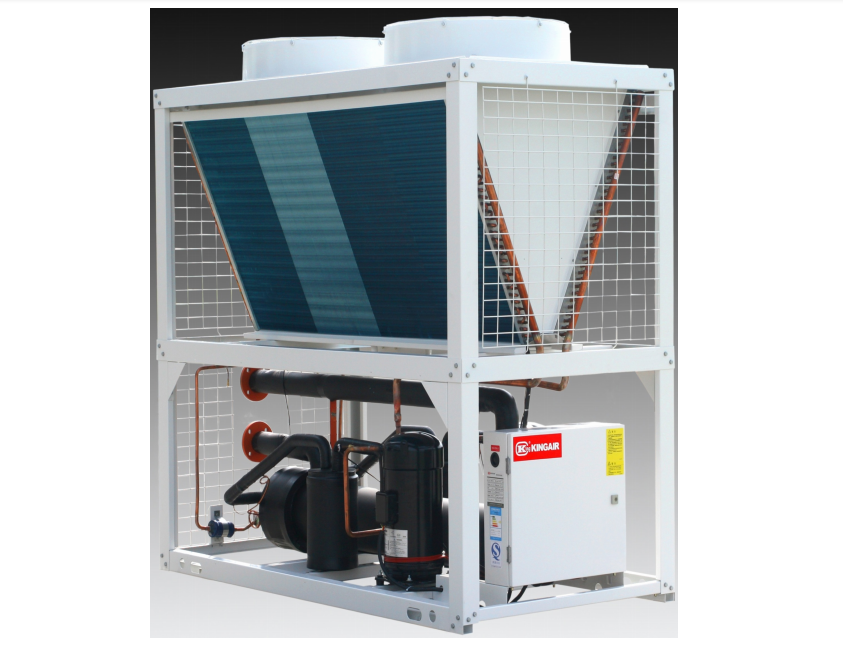

本文为国祥KMS015D~360D系列15/20/30/40RT模块式风冷冷热水机组操作安装手册，覆盖安全规范、尺寸电路、安装配管、调试运维、控制器操作、故障排查及参数附录全流程，适配多模块并联风冷热泵系统。

一、前言与保修规则

• 质保期限：机组试车后12个月或交货18个月，先到为准；人为改装、违规操作、天灾不在保修范围。
• 操作门槛：搬运、安装、调试、维修必须持证专业人员执行，非专业禁止拆机改件。

二、通用安全硬性规范

• 吊装：吊耳螺栓紧固，吊带垫软材，倾斜不超15°，防止刮花壳体。
• 水路防冻：冬季停机排空换热器与热回收器积水，环境低于3℃必须放水防冻裂。
• 电气安全：设备可靠接地，运行禁止触碰压缩机、接线端子，配电箱上锁管控。
• 场地要求：远离油烟、热源，顶部留2m通风空间，周边无明火，做好降噪措施。

三、外观尺寸与电气图纸

区分单模块、多组合外形图纸，15/20/30RT、30/40RT分开排布，模块间距推荐≥300mm；配套LY514A主控板电路图，分15/20/30/40RT四类接线原理图，标注端子、互感器、风机、压缩机线路。

四、搬运、基础与系统配管要求

1. 安装基础：坚实混凝土/钢架，做防水与排水沟，加装减震垫，M10地脚螺栓固定，多模块共平面。
2. 水路系统：
   • 多机组采用同程配管，加装水流开关、100目调试过滤器（运行换20~50目）、膨胀水箱、自动排气阀；
   • 水质标准：PH6.8~8.0、总硬度≤70，禁止硬水/地下水，管路全部保温；
   • 管径分级：空调水管DN50~DN200，热水管DN25~DN100，配套旁通管路用于冲洗。
3. 辅助电加热：回水侧串联，配套独立过滤器、温控水流联锁，冬增制热，夏排空养护。
4. 电气配线：单模块独立断路器，电压波动控制在±10%，相间压差＜2%，绝缘电阻≥3MΩ，预留水泵、加热控制线。

五、水系统调试与试运转流程

• 冲洗步骤：关机组阀、开旁通，循环排污至水质清澈，反复拆洗过滤器，排净管路空气。
• 开机前置：压缩机油加热带预热至少6小时，确认相序、传感器安装在总进出水管。
• 拨码设置：SR1设模块地址（0为主机）、SR2集中控制地址，SW1切换线控/手操、相序检测开关。
• 运行限制：制冷回水＜25℃、制热回水＞35℃再开启末端，具备自动防冻、延时保护逻辑。

六、LY514A控制器与DM602A/DM500B手操器

• 组网能力：15/20/30RT最多16台并联，40RT最多8台，总制冷上限1300kW，支持RS485 MODBUS通讯。
• 手操功能：开关机、模式切换、10组星期定时、故障查询、模块状态、运行时长、强制除霜。
• 分级密码：显示器、工程、维修（54120）、厂家四级权限，可修改温度、风机、防冻、膨胀阀等数百项参数。
• 界面逻辑：上电版本自检→主界面状态显示→查询/设置/维护三级菜单，3分钟无操作自动返回主页。

七、日常维护保养细则

• 月度：清洗水过滤器，检查接线端子、管路渗漏；
• 年度：检测压缩机绝缘值（低于5MΩ停机检修），清洗换热盘管，全面水质检测；
• 长期停机：排空水路积水，断开总电源；短期停机保持通电，启用自动防冻水泵循环。

八、故障分析与附录资料

附录包含完整故障代码（系统FF、00~15#模块、压机高低压/探头故障）、设备状态查询编号、整机出厂参数表，涵盖除霜、防冻、电子膨胀阀、电加热全部可调参数。
