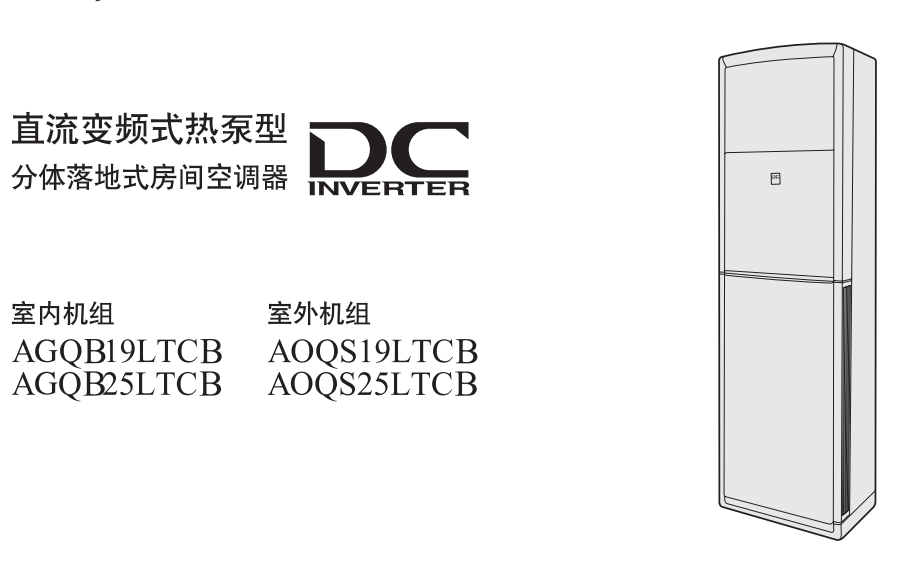

富士通空调(FUJITSU)【富士通】AGQ 直流变频系列空调手册

本手册为富士通AGQB/AOQS系列直流变频落地分体空调使用与安装说明书，适配R410A冷媒机型，完整涵盖产品功能、操作方法、清洁保养、专业安装规范、试机及故障排查内容，安装维修仅限授权专业人员操作。

一、产品核心参数与特色功能

• 基础参数：220V供电，冷媒R410A，分19/25两种机型，全年能效比最高3.40，配备滑动式出风面板、分体立柜内外机结构。
• 核心变频功能：高频快速控温，低频省电运行，待机功耗低于0.05W；制热冷风防止、自动除霜、室内外温度实时显示。
• 独家自动滤网清扫：累计运转达标后自动清洁，灰尘收纳至可水洗集尘盒，可自定义清扫周期，脏污会灯光提醒。
• 舒适送风：上下/左右独立风向、摇摆、广域自然风模式；支持强劲/省电双功率模式，制冷除湿后自动机内干燥防霉。
• 操控配套：大屏液晶遥控器，支持24小时分段定时、信号双模式切换、机身应急按键，遥控器7米内有效接收信号。

二、整机部件结构说明

室内机含滑动面板、上下左右风向板、运行状态指示灯、底部操作按键、滤网与集尘盒组件；室外机配备换热器、冷媒接管、接地端子、排水口；遥控器分内外双层按键，覆盖全部运转与维护设置功能，各部件配套图纸标注拆装位置。

三、基础运转操作指南

1. 五大基础模式：制冷、制热、除湿、自动、送风，各模式有专属温度调节区间与推荐设定值。
2. 辅助功能：定时开/关、简便定时、风向摇摆、广域送风、省电/强劲切换、机内干燥、手动滤网清扫。
3. 应急操作：遥控器丢失可通过机身底部按键实现自动运转、强制制冷调试；双机同室可切换遥控信号避免干扰。
4. 使用限制：制热自动除霜时长4-15分钟，除湿风量不可调，滤网清扫过程无法中途停止。

四、日常清洁与换季保养

• 定期清洁：集尘盒积灰、滤网安装异常时机身绿灯闪烁提醒；集尘盒、毛刷、滤网可温水中性洗涤剂清洗，完全晾干后复位。
• 机身维护：软湿布擦拭外壳，禁用硬质擦洗工具；长期停用执行送风烘干、断电、取出遥控器电池操作。
• 周期养护：换季前检查风口、排水管、接地；换季结束启动机内干燥抑制霉菌，重度积尘建议专业深度清洗换热器。

五、故障自查处理

出现焦糊味、异响、持续保护停机需立即断电，联系富士通专业售后检修。

六、专业安装规范（R410A专用要求）

• 冷媒特殊要求：系统承压高于R22机型，必须使用专用铜管、压力表、真空泵，禁止混用旧配管，液态加注R410A。
• 选址标准：室内地面平整、远离热源与电器；外机通风充足、避开强风日晒，儿童无法触碰区域。
• 管路施工：墙体孔外低内高，排水管全程下坡无积水；铜管弯管半径≥100mm，按标准扭矩紧固扩口螺母，全部管路保温密封。
• 电气标准：独立220V回路、匹配专用漏保，内外机端子一一对应，地线可靠固定，线缆规格3×2.5/4×2.5mm²。
• 真空与检漏：接管后抽真空≥15分钟，全部接头冷媒检漏；外机阀门全开后密封堵盖，规范回收冷媒再移机。

七、安装后试运转验收

通电前核查电源、接线、接地、排水、管路密封性；强制制冷调试，逐项检测遥控、风向、面板滑动、排水、外机噪音振动，确认无冷媒泄漏后交付用户，并讲解基础操作与保养要点。
