东芝空调(TOSHIBA)【东芝】变频多联机MMS安装手册

东芝MMS系列变频多联机完整安装手册

本手册为东芝MMS变频多联机官方安装指南，覆盖全系列室内、室外机型，系统采用气/液/平衡三管路设计，完整梳理安装安全规范、机型清单、冷媒管路全套工艺、分支件选型安装、气密抽真空、冷媒充注、电气布线、排水施工、调试验收全流程，配套大量结构、接线、管路施工图纸与尺寸扭矩参数。

一、全系列机型分类与基础安全规范

• 室内机：涵盖四面/二面/一面嵌入式、标准/高静压风管、吊天花、壁挂、座地、座风管八大品类，覆盖007~096容量规格；室外机分6/8/10HP单冷、热泵变频/定速机型，支持多台并联组合；
• 安全强制要求：安装仅可由持证承包商施工，冷媒泄漏需通风，严禁明火；机组底座需承重抗震，电气必须独立回路+漏电保护、可靠接地，地线禁止接水管/燃气管道；
• 选址禁忌：海边盐雾、温泉硫化气体、油烟有机溶剂、高频设备、易可燃气体泄漏区域禁止安装，避免腐蚀与电控故障。

二、冷媒管路三大核心标准：干燥、清洁、气密

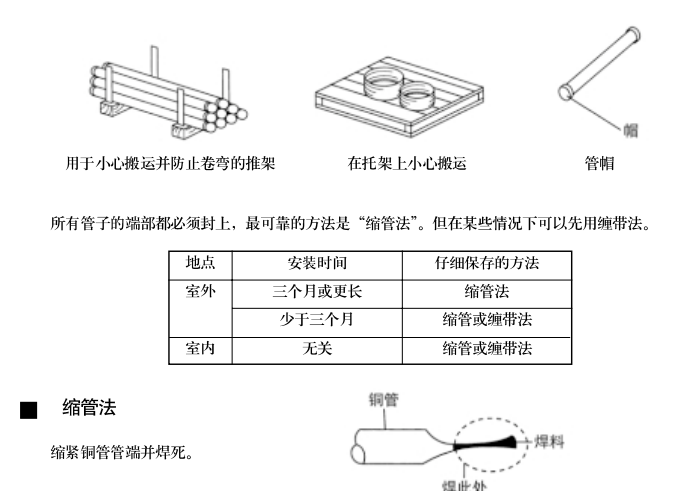

• 管材要求：使用脱氧无缝磷铜管，管路全程封帽防护，切割时管口朝下防碎屑进入；焊接全程通氮气防内部氧化，采用磷铜焊料；
• 管路限值：系统总总长≤250m，外机间高差≤4m、内外机高差≤50m，分支后最长管路≤50m，搭配Y型、T型专用分支接头；
• 分支件规格：分Y型主分支、HY集中多分支、T型外机连接分支，配套对应气/液/平衡管管径，安装需水平±30°内，接头保温对接≥10mm厚度。

管径(mm)	每米追加冷媒(kg)	标准紧固扭矩(N·m)
φ6.4	0.030	11.8~13.7
φ9.5	0.065	24.5~29.4
φ12.7	0.115	49.0~53.9
φ15.9	0.190	78.4~98.0
φ19.0	0.290	98.0~117.7
φ22.2	0.420	对应大机型外机法兰

三、气密、吹扫、抽真空、冷媒充注工序

• 气密试压：分0.3MPa、1.5MPa分段检漏，最终3.0MPa保压24h，需根据环境温度修正压力读数；气/液/平衡三管同步加压；
• 管路吹扫：0.5MPa氮气分段冲洗，纱布检查无杂质、水分后方可进入下道工序；
• 抽真空：真空泵带防回流阀，三管同步抽2~3小时，真空达标保压无回升；
• 冷媒计算：现场追加量=各规格液管长度×单位充注量，先液态从液阀加注，不足再气态补气侧，整机记录追加总量。

四、管路保温与支撑施工

• 气、液管必须单独包覆10mm以上耐120℃发泡保温，高温高湿环境加厚至20mm，所有分支接头、焊接位双层包裹密封，缝隙胶带封堵；
• 铜管支撑间距：小管径≤1m、中管1.5m、大管2m，禁止金属直接接触铜管，避免电化学腐蚀。

五、冷凝排水系统规范

• 排水管全程坡度≥1/100，分段支撑不下垂；集中主管选用≥VP30管径，多机汇集增设放气立管；
• 带排水泵机型设置50mm存水弯，安装后加水测试排水；浮子开关故障直接触发溢水保护停机。

六、电气配线与通讯系统

• 供电：内外机独立单相/三相回路，匹配对应空开、线缆线径，整机PE接地，强弱电分槽隔离敷设；
• 通讯：内外机、外机并联、集中控制器统一双芯屏蔽线，总长500m内选用1.25mm²，超1000m升级2.0mm²，总线末端做接地屏蔽处理，禁止环形布线；
• 室内机地址拨码SW01设置1~16号，支持单控、多机群组控制，线控ABC端子、通讯PQ端子分开接线。

七、室内机安装细节

• 各类机型吊装预留检修口，机身微向排水侧倾斜；出风口制冷水平、制热向下，防止结露滴水；
• 嵌入式、风管机电器盒开孔做隔热密封，防止凝水侵蚀电控部件，所有线缆配套线夹固定，避免拉扯端子。

八、机组运行基础控制规则

• 多联机系统统一模式，冷暖不可同时运行，冲突内机仅待机送风；
• 制热自动除霜，除霜时内外风机全部停机；高压保护、传感器故障自动锁机，断电复位后重试；
• 低频待机风机每小时短时运转，防止盘管长期受潮腐蚀。

九、配套图纸与附件

• 手册内含全系列分支接头外形尺寸、外机管路布局、整机电气接线、系统拓扑、排水施工、氮气焊接示意图，附带整机电气参数、线缆选型对照表。
