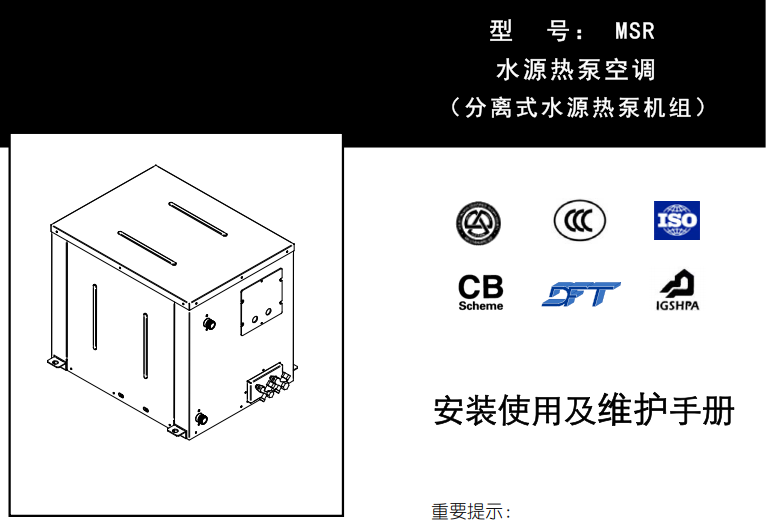

美意中央空调(Mammoth)【美意】分体式水源机组安装使用说明书

本文件为美意MSR分体式水源热泵机组安装使用维护手册，执行GB/T 19409-2003标准，适用于美意（浙江）分体水源热泵，安装维保须持证专业人员操作，参数以机组铭牌为准。

一、机组核心优势

• 节能省电：相较普通空调年省电40%~70%，运行5年可累计省电70090度，压缩机寿命为风冷机组2倍以上；冷热同步运行可内部能量平衡，降低辅机能耗。
• 装修适配：室内机吊顶隐藏式安装，仅风口外露，管道布置简单，不占用室内层高；分舱结构+吸音棉，运行噪音低，风管分送各房间，送风均匀。
• 运维与成本优势：无需独立制冷/锅炉房，前期投资更低；拆卸单块检修板即可维修，单台故障不影响整体系统；每户独立电表计量，冷却塔能耗可分摊。
• 场景灵活：新建/改建建筑均可适配，可分区同时制冷、制热，性能不受室外气温影响。

二、型号命名规则

三、安装规范

1. 安全要求：主电源远离儿童，雷雨/长期停用断开总闸；严禁洒水、腐蚀性清洁剂擦拭；制冷系统禁混入空气，设备可靠接地，地线禁止接燃气/水管。
2. 主机吊装：水平搬运，配原厂橡胶减震垫，吊杆、平垫、螺母由施工方自备，吊装后调平机组。
3. 水路连接
   • 管径：009-052机型DN20（3/4"），062-086机型DN25（1"），管路配软管、球阀、过滤器，耐压10Kg/cm²；
   • 冷凝水：加装≥25mm存水弯，管道向排水口下坡重力排水；
   • 环路冲洗：每升水加2.3g磷酸三钠循环8小时冲洗，防冻需添加乙二醇，系统PH维持7.5。
4. 冷媒配管
   • 限定最长接管、最大落差、弯头数量，管长超5m需追加制冷剂，管路越长冷量衰减越大；
   • 扩口连接，使用力矩扳手按标准扭矩紧固，防止漏液；管长＞5m必须真空泵抽真空排气。
5. 电气接线
   • 分220V单相（L系列）、380V三相（J系列），统一使用铜芯线，匹配对应线径、空开、漏保；
   • 内外机端子一一对应，电源线与控制线分开布线，机壳接地电阻＜10Ω，地线截面积≥4mm²；
   • 单冷机型无四通阀4WV接线，内外机冷媒阀体完整保温防凝露。
6. 安装选址：远离油污、盐雾、硫化气体、高频设备；雷区做防雷，降雪区加装防雪棚。

四、机组试运行标准

全部水路、冷媒、电气安装、检漏、冲洗完成后方可调试，核心检查项：内外机安装、配管配线无交叉、冷媒无泄漏、水流通畅、冷凝排水顺畅、保温完整、接地可靠、风口无遮挡、截止阀全开；通电后压缩机有3分钟延时保护，需测试遥控器、冷热模式、有无异响漏水。

五、故障排查与日常维保

1.常见故障及处理

• 震动异响：管路碰撞、风机叶轮松动/变形、电机不同心，调整管路或更换配件；
• 排水堵塞：调机组坡度、清理冷凝水管；
• 不制冷/高低压保护：滤网堵塞、水流不足、冷媒泄漏/充注过量、盘管结垢，疏通水路、清洗滤网、查漏补氟；
• 冷热量不足：机组选型偏小、风管漏风、风量不足、压缩机/四通阀故障。

2.定期保养要求

• 滤网1~2个月清洗一次，温水中性洗涤剂清洗晾干再装；定期清理盘管、进出风口；
• 每月检查水路过滤器、水量，冬季防冻，电气系统保持干燥防潮；
• 换季保养：使用前清理障碍物、检修接地；停用前送风烘干内部，切断电源；
• 维保操作必须断电，异常异味立即停机报修，仅持证人员可拆机维修。

六、售后与保修

• 整机自购买起保修一年，报修需提供机型、出厂编号、故障详情；
• 过保可联系经销商付费维修，长期使用建议签订年度专业维保合同。
• 机组配套调试记录表，需记录冷热工况下温度、压力、电流等运行参数存档。
