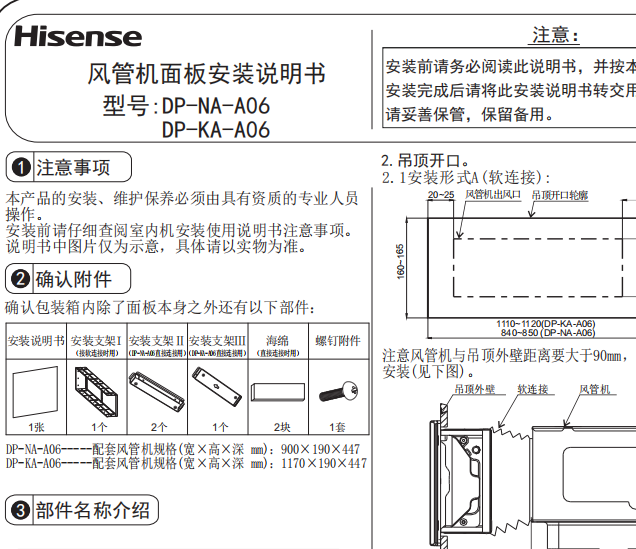

海信科龙DP系列风管机面板安装说明书

本说明书适配DP-NA-A06、DP-KA-A06两款风管机出风口面板，规定专业人员安装要求，区分软连接、硬连接两种安装方式，列明配件、吊顶开孔尺寸、支架装配、接线与拆机、试机全流程操作规范。

一、产品与配套信息

• 标配附件：面板本体、对应安装支架、密封海绵、全套固定螺钉、安装说明书；
• 面板结构：内置横向、纵向双层导风叶片，右侧集成显示盒与线控插接端口。

二、两种安装方式开孔与间距要求

• 方式A（帆布软连接）
  1. 吊顶开孔：NA款840~850mm，KA款1110~1120mm，四周预留20~25mm余量；
  2. 风管机距吊顶外壁最小距离≥90mm；
  3. 软连接四角10~15mm打皱固定，多余布料裁剪后三面固定于支架。
• 方式B（直接硬连接）
  1. 吊顶开孔：NA款830~840mm，KA款1100~1110mm，四周预留7~15mm余量；
  2. 风管机距吊顶外壁控制75~80mm；
  3. 法兰四周粘贴密封海绵后再装配支架与面板。

三、面板装配标准步骤

• 吊顶开口预先加固木梁，出厂支架Ⅰ需先拆螺钉与面板分离；
• 软连接：先固定帆布→固定支架于吊顶→调平双层导风叶片，再锁螺钉固定面板；
• 硬连接：风管机预装支架+贴海绵→对准法兰后螺钉锁紧面板；
• 装配前横向导风调水平、纵向叶片朝前，避免螺钉划伤叶片。

四、接线与显示盒拆装规范

• 接线：显示板线对接室内机主控，需线控器则额外插接面板专用端口；
• 选配线控必须支持横、纵双向摆风，否则设备运行异常；
• 拆装：按压卡槽取下显示盒，松开3颗后盖螺钉即可检修、更换线路板。

五、安全与验收要求

• 安装、维保仅允许持证专业人员操作，图纸仅作示意，以实物为准；
• 完工后交付说明书给用户留存；
• 安装完成后通电试机，遥控对准显示区域验证摆风、温控功能正常。
